Cuscinetti a sfera di contatto angolare a doppia riga: design, applicazioni e guida di selezione

Comprensione Cuscinetti a sfera di contatto angolare a doppia riga e i loro vantaggi unici

I cuscinetti a sfera di contatto angolare a doppia riga rappresentano una categoria specializzata di cuscinetti progettati per gestire carichi combinati mentre offre elevata precisione e rigidità. A differenza delle loro controparti a riga singola, questi cuscinetti dispongono di due file di sfere con angoli di contatto che vanno in genere tra 25 ° e 40 °, consentendo loro di sostenere carichi assiali significativi in entrambe le direzioni insieme a carichi radiali sostanziali.

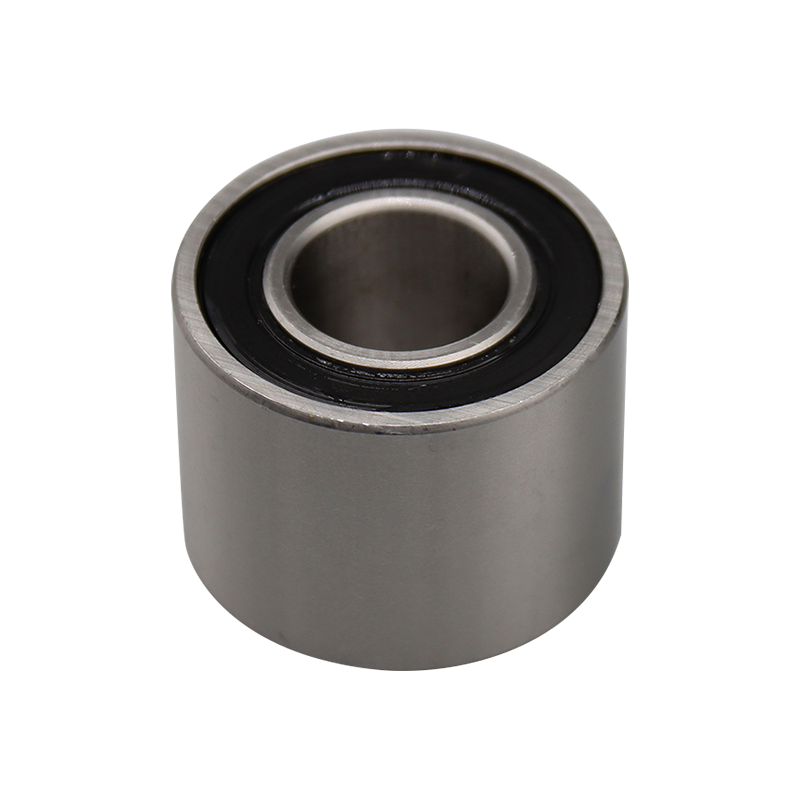

Cuscinetti a sfera angolare a doppia riga della serie 3000A-2RS

Caratteristiche strutturali chiave

L'architettura di Cuscinetti a sfera di contatto angolare a doppia riga Incorpora diversi elementi distintivi che contribuiscono alla loro prestazione superiore:

• Due file di sfere di precisione disposte in una configurazione back-to-back o faccia a faccia
• Comunemente prodotto con un design anello interno ed esterno monopezzo per una maggiore stabilità
• Angoli di contatto ottimizzati che variano tra 25 ° e 40 ° a seconda dei requisiti di applicazione
• Disegni di gabbia robusti (tipicamente ottone, acciaio o polimero) per mantenere un'adeguata spaziatura delle sfere
• Configurazioni precaricate disponibili per applicazioni che richiedono una deflessione minima

Caratteristiche delle prestazioni

Quando si confronta Cuscinetti a sfera di contatto angolare a doppia riga Ad altri tipi di cuscinetti, diversi vantaggi per le prestazioni diventano evidenti:

Come scegliere i cuscinetti a sfera di contatto angolare a doppia riga per applicazioni specifiche

Selezione dell'appropriato Cuscinetti a sfera di contatto angolare a doppia riga richiede un'attenta considerazione di più parametri operativi e fattori ambientali. Il processo di selezione dovrebbe tenere conto sia dei requisiti di prestazione immediati che delle considerazioni di affidabilità a lungo termine.

Analisi del carico e selezione dei cuscinetti

La selezione corretta del cuscinetto inizia con un'analisi approfondita dei carichi applicati:

• Determinare l'entità e la direzione dei carichi radiali
• Calcola i componenti di carico assiale in entrambe le direzioni
• Prendi in considerazione variazioni di carico dinamico e carichi di shock
• Valuta gli scenari di carico combinati
• Conto per i carichi di qualsiasi momento che potrebbero essere presenti

Considerazioni di velocità

La gamma di velocità operativa influenza in modo significativo la selezione dei cuscinetti:

• Riferisci le valutazioni della velocità limitante del produttore
• Considera i requisiti di lubrificazione a velocità diverse
• Valuta le caratteristiche di generazione di calore e dissipazione
• Tenere conto delle forze centrifughe ad alte velocità di rotazione

Installazione del cuscinetto a sfera di contatto angolare a doppia riga Best practice

Le tecniche di installazione adeguate sono cruciali per massimizzare le prestazioni e la durata di servizio di Cuscinetti a sfera di contatto angolare a doppia riga . L'installazione errata può comportare un guasto prematuro, un aumento del rumore e una ridotta precisione.

Preparazione di preinstallazione

Prima di iniziare il processo di installazione, dovrebbero essere completati diversi passaggi preparativi:

• Verificare le dimensioni e le tolleranze del cuscinetto e degli alloggi
• Pulire accuratamente tutti i componenti
• Preparare gli strumenti e le attrezzature appropriate
• Garantire le adeguate condizioni dell'ambiente di lavoro
• Avere disponibile la lubrificazione corretta

Procedure di montaggio

Il processo di montaggio effettivo richiede un'attenta attenzione ai dettagli:

• Usa strumenti di pressione adeguati che distribuiscono uniformemente la forza
• Applicare la forza solo sul ring che viene montato (mai attraverso le palline)
• Mantenere un allineamento preciso durante l'installazione
• Monitorare l'interferenza si adatta attentamente
• Verifica la levigatezza della rotazione dopo l'installazione

Lubrificazione del cuscinetto a sfera angolare a doppia riga metodi e considerazioni

La lubrificazione efficace è essenziale per prestazioni e longevità ottimali Cuscinetti a sfera di contatto angolare a doppia riga . Il sistema di lubrificazione deve ridurre l'attrito, dissipare il calore, proteggere dalla corrosione e potenzialmente sigillare i contaminanti.

Criteri di selezione dei lubrificanti

La scelta del lubrificante giusto prevede la valutazione di diversi fattori:

• Intervallo di temperatura operativo
• Condizioni di velocità (valore DN)
• Caratteristiche di carico
• Condizioni ambientali
• Requisiti di riesame

Confronto dei metodi di lubrificazione

Risoluzione dei problemi comuni Problemi di cuscinetto a sfera angolare a doppia riga

Anche con corretta selezione e installazione, Cuscinetti a sfera di contatto angolare a doppia riga può riscontrare vari problemi operativi. Riconoscere i sintomi e identificare le cause delle radici è essenziale per una risoluzione efficace del problema.

Modie e sintomi di fallimento comuni

Problemi di cuscinetti tipici manifestati attraverso vari sintomi osservabili:

• Rumore anormale (suoni di macinazione, clic o rimbombanti)
• Aumento dei livelli di vibrazione
• Temperature operative elevate
• Accuratezza rotazionale ridotta
• Usura visibile o danni al momento dell'ispezione

Approccio diagnostico

Un approccio sistematico alla risoluzione dei problemi produce i migliori risultati:

• Documentare le condizioni operative quando compaiono i sintomi
• Analizzare la condizione di lubrificazione e la quantità
• Verificare il controllo e l'allineamento adeguati
• Valutare le condizioni di carico rispetto alle specifiche del cuscinetto
• Considera i fattori ambientali (contaminazione, umidità, ecc.)

Applicazioni avanzate di Cuscinetti a sfera di contatto angolare a doppia riga in macchinari moderni

Le capacità uniche di Cuscinetti a sfera di contatto angolare a doppia riga Renderli indispensabili in varie applicazioni esigenti in cui la precisione, la rigidità e la capacità di carico sono fondamentali.

Mandrini della macchina utensile ad alta precisione

Nelle applicazioni di macchine utensili, questi cuscinetti forniscono:

• Eccezionale precisione di rotazione per la lavorazione di precisione
• Rigidità per resistere alle forze di taglio
• Stabilità termica per prestazioni coerenti
• Lunga durata di servizio in condizioni impegnative

Sistemi di robotica e automazione

I moderni sistemi robotici beneficiano di questi cuscinetti attraverso:

• Spazio di risparmio di design compatto in giunti articolati
• Gestione simultanea di carichi radiali e assiali
• Caratteristiche di movimento regolare
• Alta rigidità per precisione posizionale
