Il cuscinetto dell'estremità dell'asta a sfera della serie SQD è un componente di collegamento meccanico ad alte prestazioni ampiamente utilizzato in aviazione, automobili e attrezzature industriali. Sono realizzati con materiali resistenti all'usura, hanno un'eccellente resistenza alla corrosione e resistenza alla fatica e possono mantenere prestazioni di lavoro stabili in carichi elevati e ambienti estremi. Le caratteristiche di progettazione delle serie SQD includono capacità di rotazione flessibili e strutture di facile installazione, consentendo loro di trasportare e trasmettere efficacemente la forza in una varietà di applicazioni. Questo design del giunto a sfera consente la libera circolazione in più direzioni per soddisfare diverse esigenze sportive. Inoltre, i prodotti SQD Series sono disponibili in una vasta gamma di dimensioni per soddisfare le esigenze di diverse attrezzature, garantendo l'affidabilità complessiva e la durata del sistema. Sia in robotica, sistemi idraulici o altri dispositivi meccanici, i cuscinetti della fine dell'asta della serie a sfera SQD sono componenti chiave per garantire un funzionamento efficiente e stabile. .
Parametri del prodotto

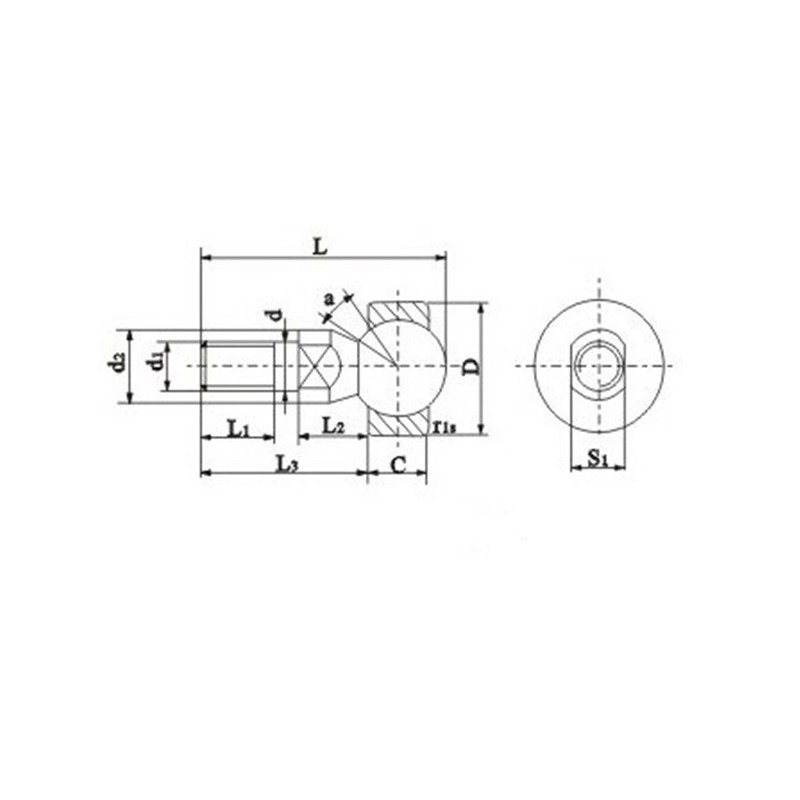

| Designazione | Dimensioni （mm） | Valutazioni di carico statico (KN) | Peso (kg) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | d2 | L1 | L2 | L3 | L | S1 | C | D | Rs | α ° ≈ | |||
| Sqd5 | M5 | 9 | 8 | 8 | 19 | 27.5 | 7 | 6 | 16 | 0.3 | 25 | 2 | 0.014 |
| Sqd6 | M6 | 10 | 11 | 8.8 | 23.8 | 33.5 | 8 | 6.75 | 18 | 0.3 | 25 | 3.2 | 0.021 |
| Sqd8 | M8 | 12 | 12 | 11.6 | 28.6 | 41 | 10 | 9 | 22 | 0.3 | 25 | 5.7 | 0.042 |
| SQD10 | M10 × 1,25 | 14 | 15 | 14.2 | 34.2 | 49 | 11 | 10.5 | 26 | 0.3 | 25 | 9.2 | 0.067 |
| Sqd12 | M12 × 1,25 | 17 | 17 | 15.1 | 38.1 | 55.1 | È | 12 | 30 | 0.5 | 25 | 14 | 0.108 |
| Sqd14 | M14 × 1.5 | 19 | 22 | 16.8 | 51.3 | 70.7 | 17 | 13.5 | 34 | 0.5 | 20 | 19 | 0.167 |
| Sqd16 | M16 × 1,5 | 22 | 23 | 18 | 54.5 | 76.3 | 19 | 15 | 38 | 0.5 | 20 | 26 | 0.238 |
