Cuscinetti a sfere a gola profonda serie 6900 | Cuscinetti a basso profilo per macchinari compatti

Serie 6900

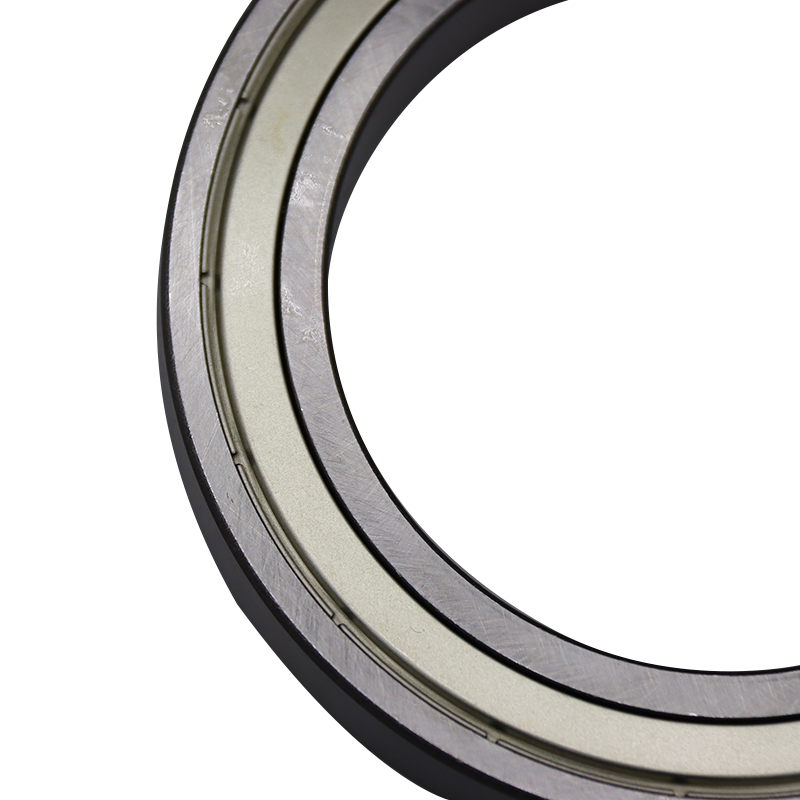

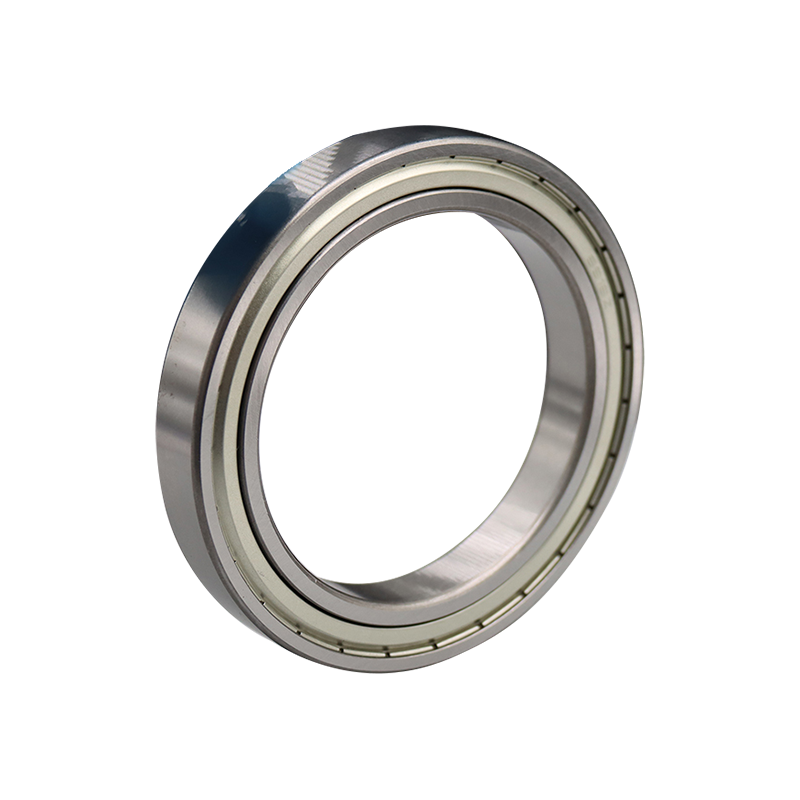

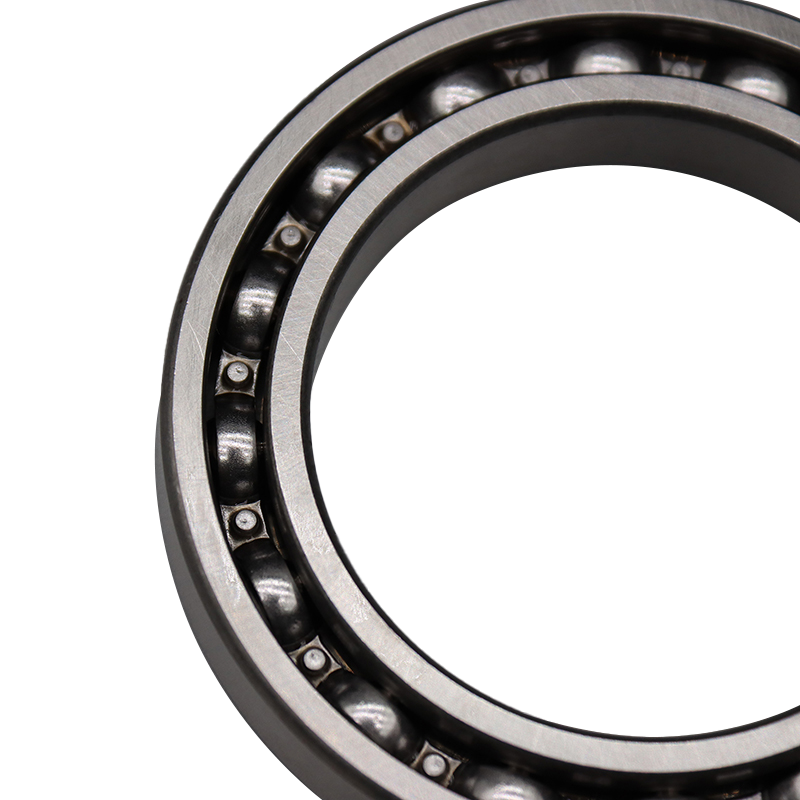

Il Cuscinetto a sfere a gola profonda serie 6900 è un cuscinetto di precisione con un diametro interno di 10 mm, un diametro esterno di 22 mm e uno spessore di 6 mm. Questo cuscinetto è ampiamente utilizzato in motori, pompe dell'acqua, utensili elettrici, compressori d'aria, elettrodomestici e altre apparecchiature ed è apprezzato per la sua elevata capacità di carico e il funzionamento stabile. Allo stesso tempo, i cuscinetti della serie 6900 richiedono un'elevata precisione di produzione e sono adatti alla rotazione ad alta velocità e a sopportare determinati carichi radiali. Sono componenti chiave indispensabili in molte apparecchiature meccaniche.

Invia richiesta

6900

Serie

Scanalatura profonda

Cuscinetto a sfere

SEZIONE LARGA · FORNITURA PRODUZIONE · ISO 15

I cuscinetti a sfere a gola profonda della serie 6900 occupano la posizione di sezione più ampia all'interno della gamma a gola profonda a sezione leggera, fornendo una capacità radiale maggiore rispetto alla linea 6800 con un diametro esterno inferiore rispetto alla dimensione equivalente 6200. La copertura del foro va da 10 mm a 50 mm, con diametri esterni da 22 mm a 72 mm. La produzione segue le dimensioni limite ISO 15. Le gabbie in acciaio stampato sono fornite di serie, con poliammide rinforzata con fibra di vetro disponibile per posizioni a bassa rumorosità. Le classi di sicurezza CN, C3 e C4 sono selezionabili in fase di ordine e la configurazione dei sigilli è fissa per articolo. I registri dei lotti e i rapporti di ispezione dimensionale accompagnano ogni spedizione.

Capacità nella sezione leggera

Anelli più larghi rispetto alla linea 6800 aumentano i valori di carico radiale senza spostarsi all'inviluppo 6200.

Configurazione della fase dell'ordine

Spazio libero, gabbia e sigillatura sono fissati per riga dell'ordine di acquisto su una piattaforma di confine.

Output batch ripetibile

I parametri di processo bloccati mantengono la precisione di funzionamento all'interno delle bande di tolleranza concordate.

Sentiero d'ispezione

I registri dei lotti, i rapporti dimensionali e i certificati dei materiali viaggiano con ogni spedizione.

RIFERIMENTO ORDINE

Noio 10–50 mm

Esterno 22–72 mm

Larghezza 6–12 mm

Dinamico C 4,6–24,0 kN

C0 statico 2,4–14,5 kN

Gabbia Acciaio/PA

Liquidazione CN/C3/C4

Sigillatura Aperto / ZZ / 2RS

Precisione P0/P6

Confezione Cartone/Vassoio

Aree di specifica

01 L'azionamento della pompa termina Supporto albero in pompe centrifughe di piccole e medie dimensioni con servizio esposto a polveri.

02 Alberi riduttori Posizioni di ingresso e intermedie in unità leggere con fori dell'alloggiamento fissi.

03 Supporto rotore motore Posizioni delle staffe terminali nei motori piccoli e medi con domanda radiale moderata.

04 Unità di ventilazione e ventilazione Supporto dell'albero della girante in apparecchiature di ventilazione sotto carico continuo.

05 Rulli di trasporto Cuscinetti a rulli in linee di trasporto leggere con carico e velocità moderati.

06 Annessi agricoli Posizioni di trasmissione e tenditore in attrezzi esposti a polvere e sbalzi di temperatura.

Richieste dell'acquirente

Come si confronta la sezione 6900 con la serie 6200?

La serie 6900 ha un diametro esterno inferiore rispetto alla 6200 per lo stesso alesaggio ma una sezione più ampia rispetto alla 6800. È adatta agli alloggiamenti in cui il diametro 6200 è troppo grande mentre la classificazione 6800 è insufficiente.

Le versioni liquide C3 sono disponibili in stock?

C3 viene trasportato in stock semilavorati per le dimensioni comuni e confermato per articolo in fase di ordine. CN rimane la classe predefinita per la disponibilità a grandezza naturale.

Le varianti aperte e sigillate possono essere spedite insieme?

SÌ. Open, ZZ e 2RS condividono le dimensioni limite, quindi più configurazioni di tenuta si combinano in un unico ordine di acquisto e sono confermate nella scheda tecnica.

Cosa determina la scelta della gabbia in poliammide rispetto a quella in acciaio?

La poliammide copre le posizioni di rumore più basso all'interno del limite di temperatura, mentre l'acciaio copre condizioni di temperatura e shock più elevate. Le sostituzioni vengono prima esaminate rispetto ai parametri dell'applicazione.

Note di magazzino e di linea

Confezioneaging integrity Mantenere gli involucri anticorrosione sigillati fino al problema sul lato linea. La confezione aperta attira umidità durante i cicli di temperatura.

Premere la direzione di adattamento Applicare forza all'anello sottoposto a interferenza. Il carico attraverso il set di sfere lascia delle rientranze che emergono come rumore di funzionamento.

Noio condition Verificare la rotondità e la finitura superficiale prima del montaggio. Trucioli e bave alterano l'interferenza effettiva e riducono la durata.

Grasso variante aperta Adattare la viscosità dell'olio base alla velocità e alla temperatura. Le varianti sigillate arrivano precompilate senza passaggi aggiuntivi.

Designazione del cuscinetto	Dimensione (mm)				Coefficienti di carico di base (kN)		Indici di velocità (rpm)		Peso
Designazione del cuscinetto	d	D	B	rs min	Cr	Cor	Grasso	Olio	(Kg)
6900	10	22	6	0.3	2.7	1.27	30000	36000	0.009
6901	12	24	6	0.3	2.89	1.46	27000	32000	0.011
6902	15	28	7	0.3	3.65	2	24000	28000	0.016
6903	17	30	7	0.3	4.65	2.58	22000	26000	0.018
6904	20	37	9	0.3	6.4	3.7	19000	23000	0.036
6905	25	42	9	0.3	7.05	4.55	16000	19000	0.042
6906	30	47	9	0.3	7.25	5	14000	17000	0.048
6907	35	55	10	0.6	9.55	6.85	12000	15000	0.074
6908	40	62	12	0.6	12.2	8.9	11000	13000	0.11
6909	45	68	12	0.6	13.1	10.4	9000	12000	0.128
6910	50	72	12	0.6	13.4	11.2	8900	11000	0.132
6911	55	80	13	1	16	13.3	8200	9600	0.18
6912	60	85	13	1	16.4	14.3	7600	8900	0.193
6913	65	90	13	1	17.4	16.1	7000	8200	0.206
6914	70	100	16	1	23.7	21.2	6500	7700	0.334
6915	75	105	16	1	24.4	22.6	6100	7200	0.353
6916	80	110	16	1	24.9	24	5700	6700	0.373
6917	85	120	18	1.1	32	29.6	5400	6300	0.536
6918	90	125	18	1.1	33	31.5	5100	6000	0.554
6919	95	130	18	1.1	33.5	33.5	4800	5700	0.579
6920	100	140	20	1.1	41	39.5	4500	5300	0.785
6921	105	145	20	1.1	42.5	42	4300	5100	0.816
6922	110	150	20	1.1	43.5	44.5	4100	4800	0.849
6924	120	165	22	1.1	53	54	3800	4400	1.15
6926	130	180	24	1.5	65	67.5	3500	4100	1.52
6928	140	190	24	1.5	66.5	71.5	3200	3800	1.62
6930	150	210	28	2	85	90.5	3000	3500	2.47
6932	160	220	28	2	87	96	2800	3300	2.61
6934	170	230	28	2	86	95.5	2600	3100	2.74
6936	180	250	33	2	110	119	2400	2900	4.76
6938	190	260	33	2	113	127	2300	2700	4.98
6940	200	280	38	2.1	157	168	2200	2600	7.1
