Prodotti personalizzati Serie R Cuscinetto a sfera di scanalatura profonda Produttori, fabbriche

Serie R

Il cuscinetto a sfere a gola profonda serie R è un tipo di cuscinetto ampiamente utilizzato. Ha le caratteristiche di struttura semplice, facilità di installazione e bassi costi di manutenzione. Può sopportare carichi radiali e determinati carichi assiali bidirezionali. Inoltre, i cuscinetti a sfere a gola profonda della serie R hanno anche le caratteristiche di basso attrito, bassa rumorosità e basse vibrazioni e sono adatti per condizioni operative ad alta velocità. Questo tipo di cuscinetto offre una varietà di tipi strutturali, ad esempio con parapolvere, anello di tenuta, ecc., per soddisfare le esigenze di diversi ambienti di lavoro.

Invia richiesta

SERIE R · SCANALATURA PROFONDA · EXTRA PICCOLA

Serie R Cuscinetto a sfere a gola profonda

pollici/foro metrico aperto/schermato/sigillato Precisione P0/P5

Ingombro compatto

Progettata per applicazioni con spazio limitato, la serie R fornisce un supporto affidabile del carico radiale e assiale in un ingombro minimo.

Varianti in pollici e metriche

Disponibili con dimensioni standard del foro in pollici (R4, R6, R8 ecc.) nonché con equivalenti metrici per l'intercambiabilità con i design esistenti.

Configurazioni di tenuta

Sono disponibili varianti aperte, con schermatura metallica (ZZ) o con tenuta in gomma (2RS) per soddisfare specifici requisiti di contaminazione e lubrificazione.

Funzionamento regolare

Le piste rettificate di precisione e le sfere di alta qualità garantiscono bassi livelli di vibrazioni e un ridotto rumore acustico nelle apparecchiature sensibili.

Riepilogo delle specifiche

Diametro del foro 3,175 mm - 12,700 mm (0,125 pollici - 0,500 pollici)

Diametro esterno 7,938 mm - 28,575 mm (0,3125 pollici - 1,125 pollici)

Larghezza 2,779 mm - 7,938 mm

Coefficiente di carico dinamico 0,5 kN - 4,6 kN

Indice di carico statico 0,2 kN - 2,3 kN

Limite di velocità (grasso) 18000 - 42000 giri/min

Applicazioni comuni

Strumenti

Dispositivi di misurazione, misuratori di portata e apparecchiature ottiche di precisione.

Motori elettrici

Piccoli motori per ventilatori, motori passo-passo e azionamenti miniaturizzati.

Automobilistico

Azionamenti per alzacristalli elettrici, attuatori per serrature e gruppi di sensori.

Medico

Attrezzature odontoiatriche, strumenti chirurgici e strumenti diagnostici.

Robotica

Attuatori articolari, perni di sensori e meccanismi di presa.

Attrezzature per ufficio

Stampanti, scanner e sistemi di alimentazione della carta.

•

Stoccaggio e movimentazione

Conservare nella confezione originale in un ambiente pulito e asciutto. Evitare l'esposizione a sostanze chimiche corrosive. Maneggiare con guanti puliti per prevenire la contaminazione delle piste.

•

Guida al montaggio

Applicare la forza in modo uniforme all'anello da montare. Utilizzare una pressa con appositi manicotti di supporto. Non applicare mai la forza d'impatto direttamente al cuscinetto.

•

Lubrificazione

Le varianti sigillate sono prelubrificate a vita. Le varianti aperte richiedono grasso o olio compatibili con la velocità operativa e l'intervallo di temperature.

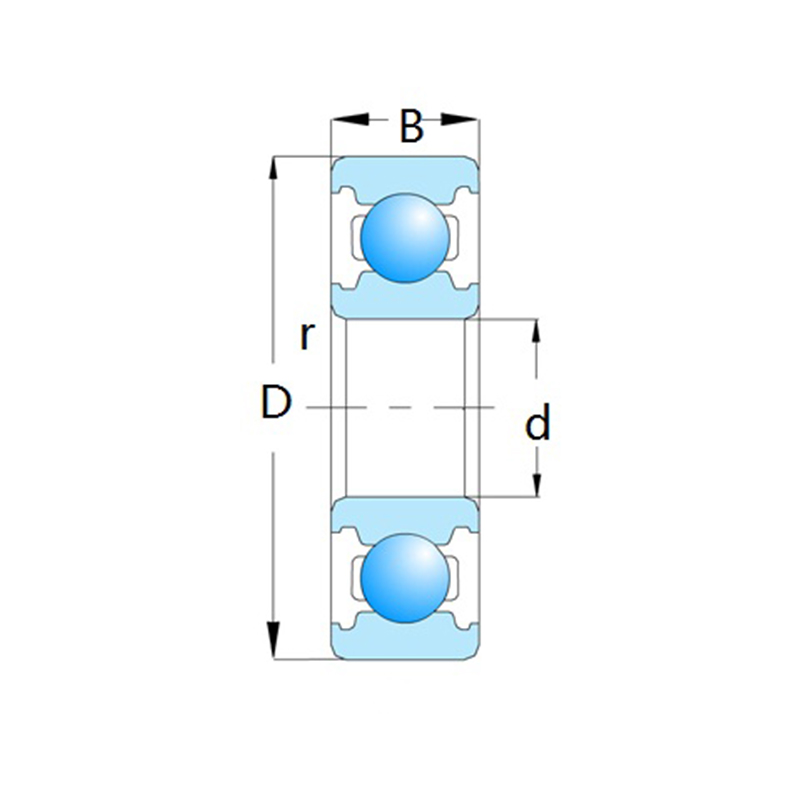

Designazione del cuscdentroetto	Dimensione								Peso
	d	d	D	D	B	B	rs mdentro	rs mdentro	kg
	dentro	mm	dentro	mm	dentro	mm	dentro	mm	kg
R10	45420	15.875	36958	34.925	0.2181	5.54	0.031	0.8	37
R12	45355	19.05	37019	41.275	0.3126	7.94	0.031	0.8	47
R14	45481	22.225	37080	47.625	0.3752	9.53	0.031	0.8	71
R16	1	25.4	2	50.8	0.3752	9.53	0.031	0.8	85
R18	36899	28.575	37264	53.975	0.3752	9.53	0.031	0.8	90
R20	36895	31.75	37260	57.15	0.3752	9.53	0.031	0.8	95
R22	36958	34.925	37258	63.5	0.4374	11.11	0.031	0.8	106
R24	36893	38.1	37384	66.675	0.4374	11.11	0.031	0.8	141
R6	45359	9.525	45481	22.225	0.2189	5.56	0.016	0.4	11
R8	45293	12.7	36899	28.575	0.25	6.35	0.016	0.4	18

Serie R
