Serie 3000A-2Z

Il cuscinetto a sfere a contatto obliquo a doppia fila della serie 3000A-2Z è un cuscinetto ad alte prestazioni ampiamente utilizzato in apparecchiature elettromeccaniche, automobili e macchinari industriali. Questa serie di cuscinetti ha un design a doppia fila, può sopportare carichi assiali e radiali più elevati ed è adatta per l'uso in condizioni di funzionamento ad alta velocità e di carico pesante. La sua struttura a contatto angolare consente al cuscinetto di disperdere efficacemente lo stress, ridurre l'attrito e migliorare la durata durante il carico. I cuscinetti della serie 3000A-2Z sono inoltre dotati di coperture antipolvere (2Z), che impediscono efficacemente l'ingresso di sporco e impurità all'interno dei cuscinetti e ne prolungano la durata. Inoltre, questo cuscinetto offre prestazioni eccellenti in termini di precisione e rigidità, rendendolo adatto per applicazioni ad alta precisione.

Invia richiesta

DOPPIA FILA · CONTATTO A 30° · ZZ SCHERMATO

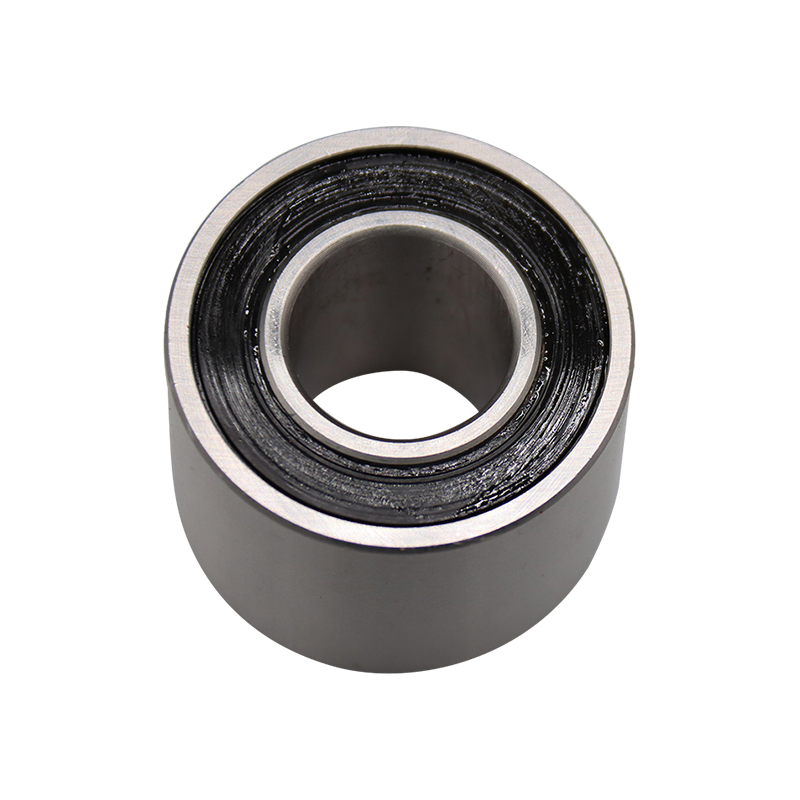

3000A-2Z Cuscinetti a sfere a contatto obliquo a doppia corona

Angolo di contatto di 30° Scudi metallici ZZ pre-ingrassato

I cuscinetti a sfere a contatto obliquo a doppia corona della serie 3000A-2Z sono progettati per applicazioni che richiedono un'elevata capacità di carico assiale e radiale all'interno di un ingombro assiale compatto. La configurazione a doppia fila fornisce supporto assiale bidirezionale pur mantenendo una larghezza ridotta rispetto ai cuscinetti a fila singola accoppiati. L'angolo di contatto di 30° ottimizza l'equilibrio tra rigidità assiale e capacità di carico radiale. Dotati di scudi metallici 2Z su entrambi i lati, questi cuscinetti forniscono una protezione efficace contro le particelle di grandi dimensioni mantenendo una bassa coppia di attrito. Prelubrificati con grasso al litio di alta qualità, i cuscinetti offrono un funzionamento esente da manutenzione per intervalli di manutenzione prolungati. La temperatura operativa varia da -30°C a 110°C. Le applicazioni tipiche includono pompe, riduttori, motori elettrici e macchinari industriali dove l'efficienza dello spazio e l'elevata capacità di carico sono essenziali.

Supporto assiale bidirezionale

La configurazione a doppia fila fornisce capacità di carico assiale in entrambe le direzioni, eliminando la necessità di cuscinetti a fila singola accoppiati.

Angolo di contatto ottimizzato

Angolo di contatto di 30° delivers balanced performance between axial stiffness and radial load capacity for versatile applications.

Sistema di schermatura 2Z

Gli scudi metallici su entrambi i lati forniscono una protezione efficace contro le particelle di grandi dimensioni mantenendo una bassa coppia di attrito.

Larghezza assiale compatta

Il design a larghezza ridotta si adatta a spazi assiali limitati fornendo al tempo stesso la capacità di carico di due cuscinetti a fila singola.

Specifiche tecniche

Diametro del foro d 10mm-40mm

Diametro esterno D 30mm-80mm

Larghezza B 14mm-28mm

Angolo di contatto 30° nominali

Carico dinamico C 8,2 kN - 32,5 kN

Carico statico C0 5,6 kN - 22,8 kN

Limite di velocità (grasso) 6000 - 16000 giri/min

Tipo di schermatura 2Z (schermi metallici)

Grado di precisione P0/P5

Materiale della gabbia PA66 rinforzato con fibra di vetro

Scenari applicativi

Pompe industriali

Pompe centrifughe e pompe volumetriche che richiedono supporto assiale bidirezionale.

Riduttori

Supporto albero in riduttori e sistemi di trasmissione di potenza con spazio assiale limitato.

Motori elettrici

Supporto albero motore con controllo del precarico per un posizionamento preciso del rotore.

Macchine agricole

Rulli trasportatori e alberi di trasmissione in mietitrici e trattori.

Richieste tecniche

Qual è la differenza tra la sigillatura 2Z e 2RS?

2Z si riferisce agli schermi metallici su entrambi i lati, che proteggono dalle particelle di grandi dimensioni e forniscono una bassa coppia di attrito. 2RS si riferisce alle guarnizioni in gomma a contatto su entrambi i lati, che forniscono una tenuta completa contro umidità e contaminanti ma con una coppia di attrito maggiore.

Come si imposta il precarico per i cuscinetti 3000A-2Z?

I cuscinetti 3000A-2Z sono forniti con impostazioni di precarico interno ottimizzate per applicazioni tipiche. Per requisiti specifici di precarico, consultare il produttore. Nella maggior parte dei casi, il cuscinetto è progettato per un precarico standard senza necessità di ulteriori regolazioni.

I cuscinetti 3000A-2Z possono sopportare il disallineamento?

I cuscinetti a contatto angolare hanno una capacità di disallineamento limitata. Il disallineamento angolare massimo consigliato è inferiore a 0,05 gradi. Per applicazioni con disallineamento, prendere in considerazione cuscinetti orientabili a rulli o cuscinetti orientabili a sfere.

Montaggio

Applicare la forza in modo uniforme all'anello da montare. Utilizzare una pressa con appositi manicotti di supporto. Non applicare forza attraverso gli elementi volventi.

Considerazione sul precarico

Un precarico eccessivo può causare surriscaldamento e affaticamento prematuro. Seguire le specifiche del produttore per gli accoppiamenti dell'alloggiamento e dell'albero.

Stoccaggio

Conservare nella confezione originale in un'area asciutta e pulita con temperatura stabile. Evitare l'esposizione ad atmosfere corrosive.

Lubrificazione

Prelubrificato a vita. Non è necessaria alcuna lubrificazione iniziale. Per condizioni difficili, consultare il produttore per le opzioni di rilubrificazione.

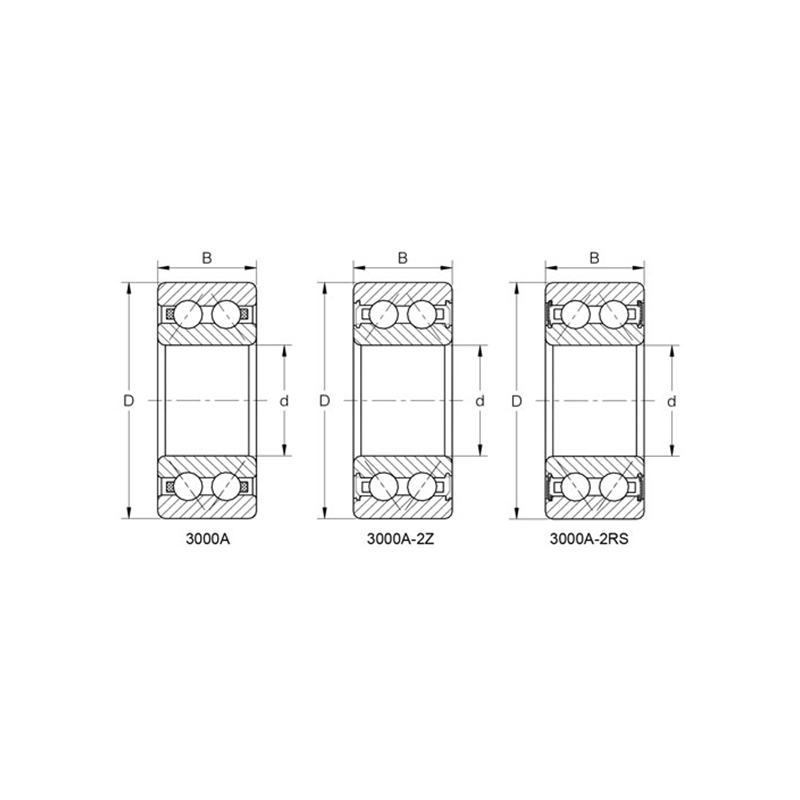

Designazione	Dimensioni principali (mm)			Valutazioni del carico di base (KN)		Velocità limitata (rpm)		Peso
Designazione	d	D	B	Dinamico(Cr)	Statico(Cor)	Grasso	Olio	(kg)
3000A-2Z	10	26	12	5.5	3.2	18000	-	0.022
3200A-2Z	10	30	14.3	7.5	4.3	16000	-	0.05
3001A-2Z	12	28	12	6.1	3.7	17000	-	0.025
3201A-2Z	12	32	15.9	9	4.9	14000	-	0.058
3002A-2Z	15	32	13	8.5	5.4	14500	-	0.036
3202A-2Z	15	35	15.9	10	6	11000	-	0.066
3302A-2Z	15	42	19	14	8	10000	-	0.13
3003A-2Z	17	35	14	9	6	12500	-	0.042
3203A-2Z	17	40	17.5	12.7	7.8	9000	-	0.096
3303A-2Z	17	47	22.2	17.3	10.4	8000	-	0.18
3804A-2Z	20	32	10	4.9	3.9	13000	-	0.02
3904A-2Z	20	37	13	9.3	6.6	12000	-	0.046
3004A-2Z	20	42	16	14.2	9.6	11000	-	0.08
3204A-2Z	20	47	20.6	19	12.1	8000	-	0.16
3304A-2Z	20	52	22.2	19	12.3	8500	-	0.22
3805A-2Z	25	37	10	5.5	4.9	11500	-	0.025
3905A-2Z	25	42	13	9.6	7.5	11000	-	0.062
3005A-2Z	25	47	16	15.2	11	9500	-	0.1
3205A-2Z	25	52	20.6	20.6	13.9	7500	-	0.19
3305A-2Z	25	62	25.4	27.6	17.8	7500	-	0.367
3806A-2Z	30	42	10	5.7	5.6	10000	-	0.03
3906A-2Z	30	47	13	9.9	8.3	9500	-	0.095
3006A-2Z	30	55	19	20.3	15.5	8000	-	0.16
3206A-2Z	30	62	23.8	25.7	18.5	6300	-	0.31
3306A-2Z	30	72	30.2	37.2	25.9	6000	-	0.59
3807A-2Z	35	47	10	6.1	6.2	8500	-	0.035
3907A-2Z	35	55	15	12.9	11.3	8000	-	0.138
3007A-2Z	35	62	20	24.2	20.4	6500	-	0.24
3207A-2Z	35	72	27	30.4	23.5	5600	-	0.51
3307A-2Z	35	80	34.9	46.1	35.3	5300	-	0.82
3808A-2Z	40	52	10	6.4	6.9	7000	-	0.04
3908A-2Z	40	62	16	17.4	15.8	6500	-	0.158
3008A-2Z	40	68	21	24.5	20.8	6000	-	0.279
3208A-2Z	40	80	30.2	40.8	30.2	5300	-	0.64
3308A-2Z	40	90	36.5	54.9	40.1	4800	-	1.06
3809A-2Z	45	58	10	6.7	7.7	6300	-	0.055
3909A-2Z	45	68	16	17.9	17.2	6000	-	0.183
3009A-2Z	45	75	23	39.3	36.4	5600	-	0.364
3209A-2Z	45	85	30.2	42.8	34.5	4800	-	0.72
3309A-2Z	45	100	39.7	72.1	52	4300	-	1.24
3810A-2Z	50	65	12	7	8.4	6000	-	0.075
3910A-2Z	50	72	16	19.1	19.6	5800	-	0.189
3010A-2Z	50	80	23	42.3	41.9	5300	-	0.395
3210A-2Z	50	90	30.2	43.2	35.3	4500	-	0.78
3310A-2Z	50	110	44.4	84.9	62.6	4000	-	1.96
3811A-2Z	55	72	13	12.8	14.4	5500	-	0.01
3911A-2Z	55	80	19	20	21.7	5300	-	0.282
3011A-2Z	55	90	26	43.7	44.7	4800	-	0.581
3211A-2Z	55	100	33.3	53.9	47.2	4000	-	1.03
3311A-2Z	55	120	49.2	106.3	82	3600	-	2.4
3812A-2Z	60	78	14	13.6	16.2	5000	-	0.14
3912A-2Z	60	85	19	21	23.8	4800	-	0.303
3012A-2Z	60	95	26	47.2	53.4	4400	-	0.621
3212A-2Z	60	110	36.5	61.3	52.6	3800	-	1.4
3312A-2Z	60	130	54	121.4	95.1	3400	-	3.24
3813A-2Z	65	85	15	15.1	18.3	4700	-	0.182
3913A-2Z	65	90	19	21.4	24.8	4500	-	0.324
3013A-2Z	65	100	26	49.5	59.2	4000	-	0.661
3213A-2Z	65	120	38.1	73.4	66.6	3400	-	1.84
3313A-2Z	65	140	58.7	137.5	109.6	2800	-	3.9
3814A-2Z	70	90	15	18	21.9	4400	-	0.19
3914A-2Z	70	100	23	25.8	30	4000	-	0.516
3014A-2Z	70	110	30	54.2	58.9	3600	-	0.95
3214A-2Z	70	125	39.7	80.5	73.8	3200	-	1.98
3314A-2Z	70	150	63.5	154.5	125.1	2800	-	4.7
3815A-2Z	75	95	15	16	20.3	4200	-	0.224
3915A-2Z	75	105	23	26	31.3	3800	-	0.546
3015A-2Z	75	115	30	57.7	66.5	3400	-	1.003
3215A-2Z	75	130	41.3	87.9	81.4	3000	-	2.01
3315A-2Z	75	160	68.3	171.4	134.8	2600	-	6.3
3216A-2Z	80	140	44.4	103.7	97.5	2800	-	2.48
3316A-2Z	80	170	68.3	190.1	151.7	2400	-	7.21
3217A-2Z	85	150	49.2	111.8	106.4	2400	-	3.2
3317A-2Z	85	180	73	189.4	234.5	2200	-	8.3
3218A-2Z	90	160	52.4	111.8	106.4	2400	-	4.5
