Serie QJ300

Il Cuscinetti a sfere a contatto obliquo a doppia corona serie QJ300 sono componenti rotanti di precisione progettati per sopportare carichi radiali e assiali simultanei in entrambe le direzioni. Strutturalmente, questa serie corrisponde a due cuscinetti a sfere a contatto obliquo a fila singola disposti in una configurazione schiena contro schiena, integrati in un design compatto a unità singola. La geometria interna presenta un angolo di contatto specifico che facilita un'elevata rigidità assiale e la capacità di gestire i momenti di ribaltamento. Realizzati in acciaio al cromo degasato sotto vuoto (GCr15), questi cuscinetti sono sottoposti a processi di trattamento termico standardizzati per garantire stabilità dimensionale e resistenza alla fatica. La serie QJ300 è caratterizzata da un ridotto ingombro assiale rispetto alle unità a fila singola accoppiate, rendendola un componente essenziale per l'ottimizzazione delle trasmissioni industriali e dei gruppi meccanici ad alta velocità che richiedono un supporto rigido dell'albero.

Invia richiesta

DOPPIA FILA · CONTATTO ANGOLARE

Specifiche tecniche e panoramica ingegneristica: Cuscinetti a sfere a contatto obliquo a doppia corona serie QJ300

Principali vantaggi tecnici

Supporto assiale bidirezionale

La configurazione a doppia fila consente al cuscinetto di gestire carichi di spinta da entrambe le direzioni senza componenti aggiuntivi.

Efficienza spaziale

Il design integrato offre una larghezza inferiore rispetto a due cuscinetti a fila singola, consentendo design dell'alloggiamento compatti.

Elevata densità di carico

Le curvature ottimizzate delle piste e i complementi delle sfere massimizzano i coefficienti di carico dinamico entro un ingombro standard della serie ISO 300.

Rigidità operativa

Il gioco interno minimo e gli angoli di contatto elevati migliorano la rigidità complessiva del sistema di alberi.

Caratteristiche principali del prodotto

Categoria dei parametri	Specifica tecnica
Materiale	Acciaio per cuscinetti al cromo ad alto contenuto di carbonio (GCr15/SAE 52100)
Angolo di contatto	Opzioni standard 30°/40°
Classe di precisione	P6 (ABEC-3) / P5 (ABEC-5)
Materiale della gabbia	Acciaio stampato/Ottone lavorato/Nylon (PA66)
Tipo di lubrificazione	Aperto / Z (Schermato) / RS (Sigillato)
Liquidazione interna	C2 / C0 (Normale) / C3

Scenari applicativi primari

Pompe e compressori industriali
Gestione della spinta assiale e della deflessione radiale dell'albero nelle apparecchiature per la movimentazione dei fluidi

Macchine agricole
Supporto per mozzi ruota e prese di forza (PTO) esposti a sollecitazioni multidirezionali

Sistemi di trasmissione
Integrazione in scatole del cambio e riduttori dove è richiesto il posizionamento preciso dell'albero sotto carico

Attrezzature tessili e per la stampa
Garantire il movimento sincronizzato nei rulli ad alta velocità che richiedono bassi livelli di vibrazioni

Protocolli di movimentazione e manutenzione

Condizioni di conservazione

I cuscinetti devono essere conservati nel loro imballo originale antiruggine in un ambiente asciutto, a temperatura controllata con umidità relativa non superiore al 60%. Evitare il contatto diretto con pavimenti o pareti per evitare la formazione di condensa. Per i cuscinetti sigillati, verificare la data di produzione per garantire la stabilità del grasso entro la sua durata di conservazione.

Note di installazione e utilizzo

Applicazione della forza

Durante il montaggio, applicare pressione solo sull'anello da montare (anello interno per accoppiamenti sull'albero, anello esterno per accoppiamenti sull'alloggiamento) per evitare brinellature o danni alle piste.

Pulizia

Mantenere uno spazio di lavoro privo di contaminanti; le particelle microscopiche possono causare affaticamento prematuro della superficie e scheggiature.

Allineamento

La precisa concentricità tra albero e alloggiamento è obbligatoria, poiché i cuscinetti a contatto angolare sono sensibili a gravi disallineamenti che causano una distribuzione non uniforme del carico.

Gestione della lubrificazione

Per i cuscinetti di tipo aperto, assicurarsi che il lubrificante sia compatibile con la temperatura operativa e la velocità di rotazione dell'applicazione specifica.

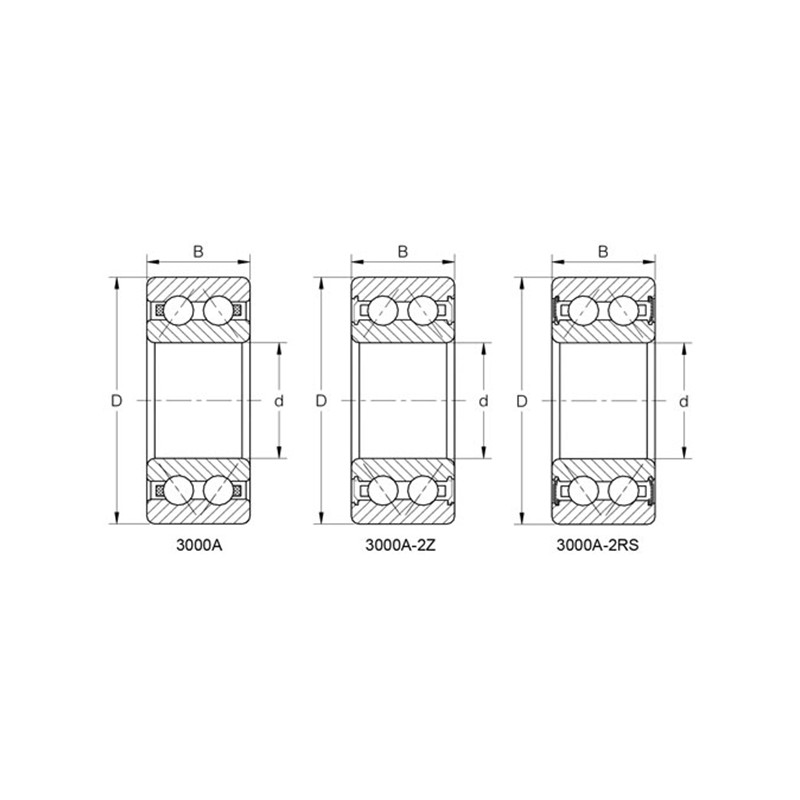

Designazione	Dimensioni principali (mm)				Valutazioni di carico di base (KN)		Valutazioni di carico di base (kgf)		Velocità limite (rpm)		Distanza del punto di azione	Dimensioni di installazione (mm)			Peso
Designazione	d	D	B	r(min)	Cr	Cor	Cr	Cor	Grasso	Olio	a0(mm)	da(min)	Da(massimo)	ra(massimo)	(kg)
QJ306	30	72	19	1.1	46000	63000	4700	6450	8000	11000	35.7	37	65	1	0.42
QJ307	35	80	21	1.5	55000	80000	5600	8150	7100	9500	40.3	44	71	1.5	0.57
QJ308	40	90	23	1.5	67000	100000	6850	10200	6300	8500	45.5	49	81	1.5	0.78
QJ309	45	100	25	1.5	87500	133000	8900	13500	5600	7500	50.8	54	91	1.5	1.05
QJ310	50	110	27	2	102000	159000	10400	16200	5000	6700	56	60	100	2	1.35
QJ311	55	120	29	2	118000	187000	12000	19100	4500	6300	61.3	65	110	2	1.75
QJ312	60	130	31	2.1	135000	217000	13800	22200	4300	5600	66.5	72	118	2	2.15
QJ313	65	140	33	2.1	153000	250000	15600	25500	3800	5300	71.8	77	128	2	2.7
QJ314	70	150	35	2.1	172000	285000	17500	29100	3600	5000	77	82	138	2	3.18
QJ315	75	160	37	2.1	187000	320000	19100	33000	3400	4800	82.3	87	148	2	3.9
QJ316	80	170	39	2.1	202000	360000	20600	37000	3200	4300	87.5	92	158	2	4.6
QJ317	85	180	41	3	218000	405000	22300	41000	3000	4000	92.8	99	166	2.5	5.34
QJ318	90	190	43	3	235000	450000	23900	45500	2800	3800	98	104	176	2.5	6.4
QJ319	95	200	45	3	251000	495000	25600	50500	2600	3600	103.3	109	186	2.5	7.4
