Serie LMB..LUU

Il cuscinetto a sfere lineari a doppia larghezza della serie LMB..LUU è un componente meccanico ad alte prestazioni progettato per resistere a carichi più elevati e fornire un movimento fluido. La sua esclusiva struttura a doppia larghezza aumenta la stabilità del cuscinetto e la capacità di carico, rendendolo adatto per applicazioni industriali impegnative. Il guscio di questa serie di cuscinetti è realizzato con materiali di alta qualità, ha una buona resistenza all'usura e alla corrosione ed è adatto all'uso in vari ambienti. Le sfere rotanti integrate riducono l'attrito e migliorano l'efficienza operativa. I cuscinetti LMB..LUU sono anche facili da installare e manutenere e sono ampiamente utilizzati in apparecchiature di automazione, stampanti, apparecchiature mediche e altri macchinari di precisione per contribuire a ottenere un movimento lineare preciso e garantire affidabilità e durata del sistema.

Invia richiesta

Design a doppia larghezza

Il maggiore rapporto lunghezza/diametro fornisce una maggiore capacità di carico e una migliore resistenza al momento rispetto ai cuscinetti lineari standard a larghezza singola.

Sistema di tenuta LUU

Dotata di guarnizioni a doppio labbro su entrambe le estremità, la configurazione LUU trattiene efficacemente il lubrificante e impedisce l'ingresso di contaminanti negli ambienti di trasmissione.

Circuito di circolazione delle sfere

Le piste delle sfere e i canali di ricircolo lavorati con precisione garantiscono un movimento lineare fluido e a basso attrito con una resistenza al rotolamento costante.

Specifico per la trasmissione

Progettato per resistere al movimento oscillatorio e alle condizioni di carico variabile presenti nei meccanismi di cambio automatico e nelle applicazioni con corpi valvola.

Specifiche tecniche

Diametro del foro (pollici) 0,250 - 0,750 pollici

Diametro esterno 0,500 - 1,250 pollici

Lunghezza (doppia larghezza) 0,875 - 2,000 pollici

Capacità di carico dinamico 130 - 900N

Capacità di carico statico 200 - 1400N

Tipo di sigillo LUU (nitrile a doppio labbro)

Temperatura operativa Da -20°C a 100°C

Materiale della palla GCr15/SAE 52100

Applicazioni tipiche della trasmissione

Guide della forcella del cambio

Guida lineare per le forcelle del cambio nei corpi valvola del cambio automatico.

Supporti bobina valvola

Cuscinetti per spole di valvole idrauliche che richiedono un movimento assiale preciso.

Meccanismi di blocco del parcheggio

Componenti di guida negli attuatori dei blocchi di parcheggio con movimento intermittente.

Guide attuatore frizione

Supporta il movimento lineare nei sistemi di controllo e innesto della frizione.

◈

Guida all'installazione

Premere il cuscinetto nell'alloggiamento utilizzando uno strumento di montaggio che entri in contatto con l'anello esterno. Garantire una rugosità della superficie dell'albero Ra ≤ 0,2 µm per prestazioni ottimali.

◈

Lubrificazione

Prelubrificato con grasso compatibile con la trasmissione. L'intervallo di rilubrificazione dipende dalla frequenza della corsa e dal livello di contaminazione ambientale.

◈

Stoccaggio

Conservare nella confezione originale in un ambiente pulito e asciutto. Evitare l'esposizione a solventi o sbalzi di temperatura estremi.

◈

Durezza dell'albero

Durezza dell'albero consigliata: 60-64 HRC per una durata operativa prolungata e una precisione lineare costante.

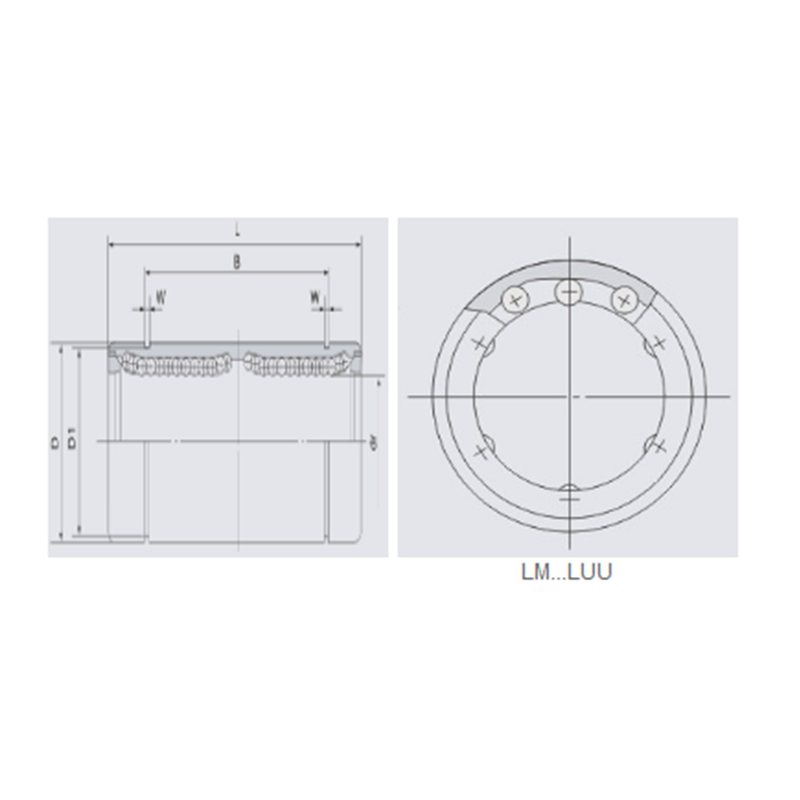

Numero del cuscinetto			Diametro nominale dell'albero		dottor			Dimensioni principali e tolleranze											Eccentricità (pollici/μm)	Indice di carico di base (kN)
LMB…UU	Circuito della palla	Peso(Kg)	Pollice	mm	Pollice	Tolleranza (pollici)	Tolleranza (μm)	D(pollici/mm)	Tolleranza D（pollici）	Tolleranza D（(μm）	L(pollici/mm)	Tolleranza L (pollici)	Tolleranza L(μm)	B(pollici/mm)	Tolleranza B (pollici)	Tolleranza B(μm)	L (pollici/mm)	D1(pollici/mm)	Eccentricità (pollici/μm)	Dinamico	Statico
LMB4L	4	17.5	1/4	6.35	.2500/6.350	0/-.00040	0/-10	.5000/12.700	0/-.00050	0/-13	1.3750/34.925	0/-.012	0/-300	1.0220/25.959	0/-.012	0/-300	.0390/0.992	.4687/11.906	.0006/15	323	530
LMB6LUU	4	28	3/8	9.525	.3750/9.525	0/-.00040	0/-10	.6250/15.875	0/-.00065	0/-16	1.5938/40.481	0/-.012	0/-300	1.2716/32.298	0/-.012	0/-300	.0390/0.992	.5880/14.935	.0006/15	353	630
LMB8LUU	4	80	1/2	12.7	.5000/12.700	0/-.00040	0/-10	.8750/22.225	0/-.00065	0/-16	2.3750/60.325	0/-.012	0/-300	1.9250/48.895	0/-.012	0/-300	.0459/1.168	.8209/20.853	.0006/15	813	1
LMB10LUU	4	160	5/8	15.875	.6250/15.875	0/-.00040	0/-10	1.1250/28.575	0/-.00065	0/-16	2.8125/71.438	0/-.012	0/-300	2.2079/56.080	0/-.012	0/-300	.0559/1.422	1.0590/26.899	.0006/15	1230	2350
LMB12LUU	5	195	3/4	19.05	.7500/19.050	0/-.00050	0/-12	1.2500/31.750	0/-.00075	0/-19	3.0937/78.581	0/-.012	0/-300	2.3314/59.218	0/-.012	0/-300	.0559/1.422	1.1760/29.870	.0008/20	1370	2740
LMB16LUU	6	410	1	25.4	1.0000/25.400	0/-.00050	0/-12	1.5625/39.688	0/-.00075	0/-22	4.2831/108.744	0/-.016	0/-400	3.5049/89.139	0/-.016	0/-400	.0679/1.727	1.4687/37.306	.0008/20	1570	3140
LMB20LUU	6	820	1-1/4	31.75	1.2500/31.750	0/-.00060	0/-15	2.0000/50.800	0/-.00090	0/-22	5.0000/127.000	0/-.016	0/-400	4.0094/101.839	0/-.016	0/-400	.0679/1.727	1.8859/47.904	.0010/25	2500	5490
LMB24LUU	6	1250	1-1/2	38.1	1.5000/38.100	0/-.00060	0/-15	2.3750/60.325	0/-.00090	0/-22	5.6875/144.463	0/-.016	0/-400	4.8236/122.519	0/-.016	0/-400	.0859/2.184	2.2389/56.870	.0010/25	3430	840
LMB32LUU	6	1350	2	50.8	2.0000/50.800	0/-.00060	0/-15	3.0000/76.200	0/-.00100	0/-25	7.7500/196.850	0/-.016	0/-400	6.3834/162.138	0/-.016	0/-400	.1029/2.616	2.8379/72.085	.0012/30	680	15900

Serie LMB..LUU
