Serie CS

I cuscinetti con inserti della serie CS sono cuscinetti ad alte prestazioni ampiamente utilizzati in una varietà di macchinari e apparecchiature industriali. Questi cuscinetti combinano un cuscinetto a sfere con gola profonda e un design dell'alloggiamento per fornire eccellenti capacità di carico e durata. La serie CS è realizzata con materiali di alta qualità, ha una buona resistenza alla corrosione e all'usura ed è adatta per ambienti difficili come temperature elevate e umidità elevata. Inoltre, i processi semplificati di installazione e manutenzione consentono agli utenti di sostituire e manutenere facilmente l'apparecchiatura, aumentandone così l'efficienza complessiva. I cuscinetti con inserti della serie CS sono inoltre disponibili in una varietà di specifiche e dimensioni per soddisfare le diverse esigenze applicative e sono ampiamente utilizzati in macchine agricole, apparecchiature di automazione e sistemi di trasporto.

Invia richiesta

ACCIAIO INOSSIDABILE · CUSCINETTO INSERTO · RESISTENTE ALLA CORROSIONE

Serie CS Cuscinetti a sfere con inserto in acciaio inossidabile

AISI440C bloccaggio a vite Sigilli 2RS opzioni per uso alimentare

I cuscinetti a sfere con inserto in acciaio inossidabile della serie CS sono progettati per applicazioni in cui la resistenza alla corrosione, l'igiene e la durata sono fondamentali. Realizzati in acciaio inossidabile martensitico AISI 440C, questi cuscinetti offrono un'eccellente resistenza all'umidità, agli acidi delicati e agli ambienti di lavaggio senza compromettere la capacità di carico. Il design sferico dell'anello esterno compensa il disallineamento dell'albero e le imprecisioni di montaggio, mentre il meccanismo di bloccaggio con vite di fermo fornisce un fissaggio sicuro dell'albero. Dotati di guarnizioni in gomma a contatto 2RS su entrambi i lati, i cuscinetti trattengono il lubrificante e impediscono l'ingresso di contaminanti nelle applicazioni alimentari, farmaceutiche e marine. I cuscinetti sono prelubrificati con grasso alimentare (registrato NSF H1) per il contatto diretto con i prodotti di consumo. La temperatura operativa varia da -20°C a 110°C, compatibile con cicli di lavaggio ad alta temperatura. Disponibili con dimensioni del foro sia in pollici che metriche per la sostituzione diretta nelle apparecchiature esistenti.

Resistenza alla corrosione

AISI440C stainless steel construction provides excellent resistance to moisture, mild acids, and washdown chemicals in food and pharmaceutical environments.

Design autoallineante

L'anello esterno sferico compensa il disallineamento dell'albero e le imprecisioni di montaggio, riducendo le sollecitazioni sul cuscinetto e prolungandone la durata.

Sistema di tenuta 2RS

Le guarnizioni in gomma nitrilica a doppio labbro forniscono una protezione superiore contro l'ingresso di umidità e la penetrazione di contaminanti negli ambienti di lavaggio.

Chiusura sicura

Il meccanismo di bloccaggio con vite di fermo fornisce un accoppiamento sicuro con interferenza sull'albero, prevenendo lo slittamento della rotazione sotto carichi d'urto.

Specifiche tecniche

Materiale AISI440C martensitic stainless steel

Diametro del foro (pollici) 0,500 - 1,500 pollici

Diametro del foro (metrico) 12mm-40mm

Diametro esterno 1.000 - 2.500 pollici

Intervallo di larghezza 0,500 - 1,250 pollici

Tipo di chiusura Vite di fissaggio (testa a esagono incassato)

Tipo di sigillo 2RS (gomma nitrilica)

Lubrificazione Grasso alimentare NSF H1

Intervallo di temperatura Da -20°C a 110°C

Grado di precisione P0 (normale)

Scenari applicativi

Attrezzature per la lavorazione degli alimenti

Rulli trasportatori, miscelatori e macchinari per l'imballaggio in ambienti sanitari che richiedono resistenza al lavaggio.

Produzione farmaceutica

Comprimitrici, linee di riempimento e trasportatori per camere bianche dove la resistenza alla corrosione è essenziale.

Marino e offshore

Macchinari di coperta, argani e attrezzature esposti a spruzzi di acqua salata e ad elevata umidità.

Produzione di dispositivi medici

Cuscinetti adatti alla sterilizzazione per linee di produzione di apparecchiature mediche e strumenti chirurgici.

Linee di confezionamento

Attrezzature per il riempimento, l'inscatolamento e l'astucciamento di bevande che richiedono cicli di pulizia frequenti.

Macchine agricole

Attrezzatura esposta a fertilizzanti, pesticidi e condizioni atmosferiche esterne.

Richieste tecniche

Qual è la differenza tra l'acciaio inossidabile AISI 440C e l'acciaio inossidabile 304 per i cuscinetti?

AISI440C is a martensitic stainless steel with higher hardness (58-60 HRC) and wear resistance compared to 304 (austenitic). 440C provides better load capacity and fatigue life, making it the preferred choice for bearing applications where corrosion resistance and mechanical strength are both required.

La serie CS è adatta al lavaggio ad alta temperatura?

Sì, la serie CS è progettata per ambienti sottoposti a lavaggio con temperature di esercizio fino a 110°C. Le guarnizioni 2RS e il grasso per uso alimentare mantengono le prestazioni durante i cicli di pulizia ad alta temperatura. Per il funzionamento continuo sopra i 100°C, consultare il produttore per la scelta del grasso.

Come posso serrare correttamente le viti di fissaggio?

Utilizzare una chiave dinamometrica con il valore di coppia specificato (tipicamente 2-4 Nm per dimensioni più piccole, fino a 8 Nm per cuscinetti più grandi). Un serraggio eccessivo può deformare l'anello interno, mentre un serraggio insufficiente può causare lo slittamento dell'albero. Utilizzare sempre un composto frenafiletti per applicazioni con vibrazioni.

I cuscinetti della serie CS possono essere utilizzati in applicazioni a contatto diretto con gli alimenti?

Sì, la serie CS è disponibile con grasso alimentare registrato NSF H1, che la rende adatta per applicazioni a contatto accidentale con gli alimenti. La struttura in acciaio inossidabile e il design sigillato prevengono la contaminazione del lubrificante dei prodotti alimentari.

Installazione

Premere il cuscinetto nell'alloggiamento utilizzando uno strumento di montaggio che entri in contatto con l'anello esterno. Assicurarsi che l'albero sia pulito e privo di bave prima di serrare le viti di fissaggio.

Lubrificazione

Prelubrificato con grasso alimentare NSF H1. Per applicazioni ad alta temperatura o alta velocità, gli intervalli di rilubrificazione devono essere regolati in base alle condizioni operative.

Stoccaggio

Conservare nella confezione originale in un ambiente pulito e asciutto. Evitare l'esposizione a solventi clorurati o umidità elevata che potrebbero compromettere le proprietà di resistenza alla corrosione.

Adattamento dell'alloggiamento

La tolleranza consigliata per l'alloggiamento è H7 per le applicazioni standard. Per ambienti ad alte vibrazioni, utilizzare l'alloggiamento P6 adatto per impedire la rotazione dell'anello esterno.

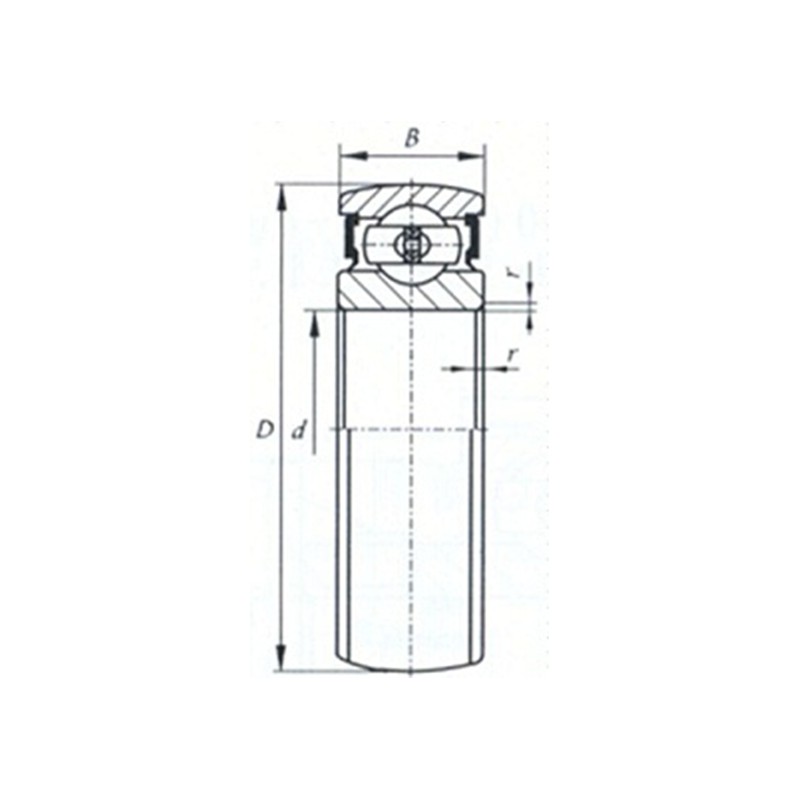

Designazione del cuscinetto	Dimensione (mm)	Coefficienti di carico di base (kN)
d	D	C	B	r min	Cr	Cor
CS201	12	32	10	10	0.6	680	300
CS202	15	35	11	11	0.6	760	370
CS203	17	40	12	12	0.6	960	480
CS204	20	47	14	14	1	1280	660
CS205	25	52	15	15	1	1400	790
CS305	25	62	17	17	1.1	2250	1150
CS206	30	62	16	16	1	1950	1150
CS306	30	72	19	19	1.1	2700	1500
CS207	35	72	17	17	1.1	2550	1500
CS307	35	80	21	21	1.5	3350	1920
CS208	40	80	18	18	1.1	2950	1800
CS308	40	90	23	23	1.5	4080	2400
CS209	45	85	19	19	1.1	3150	2080
CS309	45	100	25	25	1.5	5280	3150
CS210	50	90	20	20	1.1	3500	2320
CS310	50	110	27	27	2	6180	3800

Designazione del cuscinetto

Dimensione (mm)

Coefficienti di carico di base (kN)

r min

Cor

CS201

0.6

680

300

CS202

0.6

760

370

CS203

0.6

960

480

CS204

1280

660

CS205

1400

790

CS305

1.1

2250

1150

CS206

1950

1150

CS306

1.1

2700

1500

CS207

1.1

2550

1500

CS307

1.5

3350

1920

CS208

1.1

2950

1800

CS308

1.5

4080

2400

CS209

1.1

3150

2080

CS309

100

1.5

5280

3150

CS210

1.1

3500

2320

CS310

110

6180

3800
