Serie NA

I cuscinetti con inserto della serie NA sono cuscinetti volventi progettati per semplificare l'installazione e la manutenzione. Solitamente sono costituiti da un anello interno, un anello esterno ed elementi volventi. L'anello interno può essere installato direttamente sull'albero, mentre l'anello esterno è solitamente fissato sulla custodia o sulla staffa. I cuscinetti della serie NA hanno una buona resistenza all'usura e capacità di carico e sono ampiamente utilizzati in attrezzature industriali, macchine agricole, utensili elettrici e altri campi. Il loro design consente il funzionamento con un certo grado di spostamento dell'asse e modifiche dell'angolo, rendendoli altamente adattabili. Questa serie di cuscinetti offre inoltre una varietà di opzioni di tenuta e protezione dalla polvere per migliorarne le prestazioni in ambienti difficili. Le caratteristiche dei cuscinetti con inserti della serie NA li rendono una scelta efficiente e affidabile per soddisfare una varietà di esigenze applicative e ridurre i costi di manutenzione delle apparecchiature.

Invia richiesta

CUSCINETTO INSERTO INOX · SERIE NA · PER SERVIZIO DI LAVAGGIO

Serie NA

Cuscinetti a sfere con inserto in acciaio inossidabile

Noio 12–50 mm

Sigillo 2RS

Grasso Grado alimentare H1

Il cuscinetto a sfere con inserto in acciaio inossidabile della serie NA è costruito per posizioni di trasportatori e azionamenti sottoposti a pulizia regolare, contatto con l'umidità o esposizione chimica lieve. L'inserto accoppia anelli e sfere in acciaio inossidabile con un collare di bloccaggio eccentrico, che fa presa sull'albero senza la necessità di spallamenti lavorati. L'anello esterno presenta un profilo sferico in modo che l'unità si inserisca negli alloggiamenti concavi standard e tolleri una piccola deflessione dell'albero. Entrambi i lati utilizzano guarnizioni in gomma a contatto e la cavità viene riempita con grasso alimentare prima della spedizione. I diametri del foro vanno da 12 mm a 50 mm, i diametri esterni da 32 mm a 100 mm e la larghezza da 12 mm a 32 mm. La temperatura di servizio è compresa tra -20°C e 110°C. La serie è specificata principalmente nella lavorazione alimentare, nell'imbottigliamento di bevande, nelle linee di confezionamento e nelle apparecchiature farmaceutiche dove la resistenza alla corrosione è un requisito di approvvigionamento.

CARATTERISTICHE PRINCIPALI

Anelli e sfere inossidabili

Resiste a lavaggi ripetuti e al contatto chimico senza arrugginire o vaiolare sulle superfici delle piste.

Ghiera di bloccaggio eccentrica

Il collare ruota sull'anello interno per bloccare l'albero, semplificando l'installazione e consentendo la rimozione senza danneggiare la finitura dell'albero.

Contorno esterno sferico

Si adatta a supporti concavi e alloggiamenti flangiati, assorbendo piccoli disallineamenti dell'albero che altrimenti solleciterebbero il bordo della pista.

Guarnizione a contatto e riempimento per alimenti

Le guarnizioni di contatto in gomma su entrambi i lati bloccano l'acqua e i residui di prodotto, mentre il grasso H1 preriempito supporta condizioni operative igieniche.

RIFERIMENTO PER L'ORDINE

Noio diameter 12 mm – 50 mm

Diametro esterno 32 mm – 100 mm

Larghezza 12 mm – 32 mm

Materiale dell'anello e della sfera Acciaio inossidabile

Metodo di blocco Colletto eccentrico

Sigilloing type Gomma di contatto 2RS

Grasso fill Grado alimentare H1

Intervallo di temperatura Da -20°C a 110°C

Compatibilità abitativa Supporto ritto/flangiato

Imballaggio Cartone resistente alla corrosione

AREE DI SPECIFICA

Trasportatori per la lavorazione degli alimenti

Supporto rulli e alberi motore su linee che eseguono frequenti cicli di lavaggio con agenti igienizzanti.

Linee di imbottigliamento bevande

Posizioni del trasportatore e del riempitore esposte a spruzzi d'acqua, residui di sciroppo e prodotti chimici per la pulizia.

Macchine per l'imballaggio

Unità di tappatura, etichettatura e astucciamento in cui sono presenti umidità e polvere del prodotto.

Attrezzature farmaceutiche

Macchinari per camere bianche che necessitano di resistenza alla corrosione e bassa dispersione di particelle dalle parti in movimento.

Unità marine e portuali

Attrezzature per la movimentazione del ponte esposte all'aria salmastra e al contatto periodico con l'acqua.

Azionamenti per la lavorazione chimica

Miscelatore e attrezzatura di trasferimento in cui mezzi leggermente corrosivi entrano in contatto con l'area dell'alloggiamento.

DOMANDE SUGLI APPALTI

In cosa differisce il collare eccentrico dal bloccaggio con vite di fermo?

Il collare eccentrico ruota sull'anello interno per bloccare l'albero su tutta la sua circonferenza, distribuendo la forza di presa in modo più uniforme rispetto alle viti di fissaggio a punto di contatto. Ciò riduce il rischio di marcatura dell'albero e consente la rimozione senza rigare la superficie dell'albero.

È possibile installare la serie NA negli alloggiamenti dei supporti già esistenti?

SÌ. Il contorno esterno sferico si adatta ai fori concavi standard dell'alloggiamento, quindi l'inserto si adatta a supporti flangiati e supporti compatibili. Verificare il diametro del foro dell'alloggiamento rispetto al diametro esterno dell'inserto prima del montaggio.

Quale lubrificazione viene applicata in fabbrica?

Ogni unità è imballata con grasso alimentare H1 prima della sigillatura. Il volume di riempimento è impostato in base alle dimensioni del cuscinetto, quindi non è necessaria alcuna lubrificazione aggiuntiva prima dell'installazione lato linea.

Quale grado di acciaio inossidabile viene utilizzato per gli anelli e le sfere?

Gli anelli e le sfere utilizzano cuscinetti in acciaio di qualità selezionata per il servizio umido e leggermente corrosivo. La qualità esatta è elencata sul certificato del materiale fornito con ogni spedizione.

NOTE DI MAGAZZINO E MONTAGGIO

Preparazione dell'albero

Pulire l'albero ed eliminare le bave prima di inserire il cuscinetto. I difetti superficiali sotto l'anello interno creano punti di stress locali che riducono la durata di servizio.

Stringere il colletto

Ruotare il collare eccentrico nella direzione di rotazione dell'albero e serrare la vite di bloccaggio. Ricontrollare i posti a sedere dopo le prime ore di funzionamento.

Controllo del foro dell'alloggiamento

Verificare che il foro dell'alloggiamento concavo sia pulito e privo di residui induriti. La contaminazione riduce l'effetto di autoallineamento e accorcia la durata dell'inserto.

Stoccaggio

Mantenere la confezione originale sigillata fino al problema sulla linea. Conservare lontano da solventi clorurati e umidità elevata per preservare la finitura inossidabile.

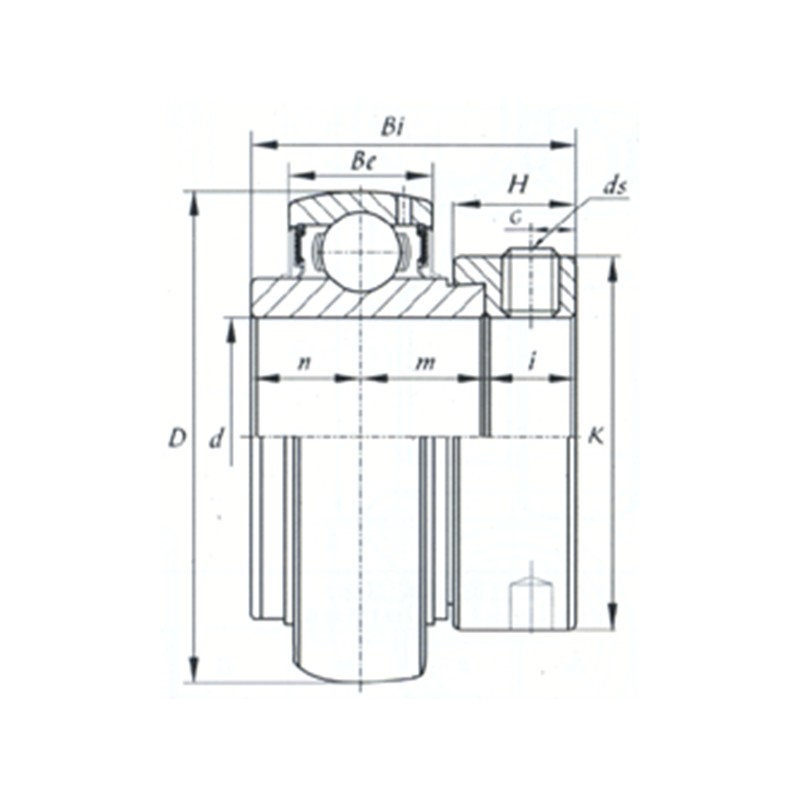

Inserto inox serie NA collare di bloccaggio eccentrico Riempimento alimentare H1

Cuscinetto n.	d		Dimensioni (mm)									Coefficiente di carico di base (kN)
Cuscinetto n.	(mm)	(nel.)	D	Sii	Bi	B1	n	K	H	G	ds	Dinamico	Statico
NA203	17		40	14	37.3	27.8	13.9	28.6	13.5	5	M6x1	900	500
NA203-11	17.463	16/11	40	14	37.3	27.8	13.9	28.6	13.5	5	1/4-28 UNF	900	500
NA204-12	19.05	3/4	47	17	43.7	34.2	17.1	33.3	13.5	5	1/4-28 UNF	1250	650
NA204	20		47	17	43.7	34.2	17.1	33.3	13.5	5	M6x1	1250	650
NA205-14	22.225	7/8	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28 UNF	1400	750
NA205-15	23.813	15/16	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28 UNF	1400	750
NA205	25		52	17	44.4	35	17.5	38.1	13.5	5	M6x1	1400	750
NA205-16	25.4	1	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28 UNF	1400	750
NA206-18	28.575	8/11	62	19	48.4	36.6	18.3	44.5	15.9	6	16/5-24UNF	1900	1100
NA206	30		62	19	48.4	36.6	18.3	44.5	15.9	6	M8x1	1900	1100
NA206-19	30.163	13/16	62	19	48.4	36.6	18.3	44.5	15.9	6	16/5-24UNF	1900	1100
NA206-20	31.75	11/4	62	19	48.4	36.6	18.3	44.5	15.9	6	16/5-24UNF	1900	1100
NA207-20	31.75	11/4	72	20	51.1	37.6	18.8	55.6	17.5	6.5	16/5-24UNF	2550	1500
NA207-22	34.925	13/8	72	20	51.1	37.6	18.8	55.6	17.5	6.5	16/5-24UNF	2550	1500
NA207	35		72	20	51.1	37.6	18.8	55.6	17.5	6.5	M8x1	2550	1500
NA207-23	36.513	17/6	72	20	51.1	37.6	18.8	55.6	17.5	6.5	16/5-24UNF	2550	1500
NA208-24	38.1	11/2	80	21	56.3	42.8	21.4	60.3	18.3	6.5	16/5-24UNF	2950	1800
NA208-25	39.688	19/16	80	21	56.3	42.8	21.4	60.3	18.3	6.5	16/5-24UNF	2950	1800
NA208	40		80	21	56.3	42.8	21.4	60.3	18.3	6.5	M8x1	2950	1800
NA209-26	41.275	15/8	85	22	56.3	42.8	21.4	63.5	18.3	6.5	16/5-24UNF	3180	2050
NA209-27	42.863	1 16/11	85	22	56.3	42.8	21.4	63.5	18.3	6.5	16/5-24UNF	3180	2050
NA209-28	44.45	13/4	85	22	56.3	42.8	21.4	63.5	18.3	6.5	16/5-24UNF	3180	2050
NA209	45		85	22	56.3	42.8	21.4	63.5	18.3	6.5	M8x1	3180	2050
NA210-31	49.213	1 15/16	90	24	62.7	49.2	24.6	69.9	18.3	6.5	16/5-24UNF	3500	2300
NA210	50		90	24	62.7	49.2	24.6	69.9	18.3	6.5	M8x1	3500	2300
NA210-32	50.8	2	90	24	62.7	49.2	24.6	69.9	18.3	6.5	16/5-24UNF	3500	2300
NA211-32	50.8	2	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA211	55		100	25	71.4	55.6	27.8	76.2	20.7	8	M10x1,25	4350	2900
NA211-35	55.563	23/16	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA212-36	57.15	21/4	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA212	60		110	27	77.8	62	31	84.2	22.3	8	M10x1,25	4750	3250
NA212-39	61.913	27/16	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA213-40	63.5	21/2	120	28	85.7	68.6	34.1	86	23.5	8.5	3/8-24UNF	5700	4000
NA213	65		120	28	85.7	68.6	34.1	86	23.5	8.5	M10x1,25	5700	4000
NA215-47	74.613	215/16	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
NA215	75		130	30	92.1	75	37.3	102	23.5	8.5	M10x1,25	6600	4950
NA215-48	76.2	3	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
