Serie UC

Il Cuscinetti a sfere con supporto di cuscino serie UCT , spesso indicati come cuscinetti dell'unità di raccolta, sono costituiti da una lavorazione meccanica di precisione Tipo UCT alloggiamento in ghisa e cuscinetto inserto in acciaio cromato GCR15 con diametro esterno sferico. Questa configurazione specifica è progettata per facilitare la regolazione della tensione e l'allineamento dell'albero all'interno dei sistemi meccanici. L'alloggiamento è dotato di una fessura scorrevole sui lati, che consente all'intera unità di muoversi lungo un telaio o un binario. Questo design viene utilizzato fondamentalmente per mantenere la tensione della cinghia o regolare la distanza centrale degli alberi rotanti nei sistemi di trasporto e nei gruppi di trasmissione di potenza.

Invia richiesta

SERIoE UCT · TENSIONANTE · AUTOALLINEANTE · DESIGN A SLITTA

Serie UC Telaio dell'unità di tensionamento con inserto cuscinetto

regolazione telaio-slitta anello esterno sferico ingrassatore in dotazione

Capacità di tensionamento strutturale

Il design integrato della guida del telaio consente la regolazione lineare, garantendo una tensione costante della cinghia o della catena senza richiedere lo smontaggio completo del sistema.

Geometria autoallineante

Il cuscinetto con inserto interno della serie UC è dotato di un anello esterno sferico che si adatta al foro concavo dell'alloggiamento, compensando piccoli disallineamenti dell'albero o imprecisioni di montaggio.

Gestione dinamica del carico

Realizzate utilizzando acciaio per cuscinetti al cromo ad alto contenuto di carbonio, le piste interne e le sfere forniscono una distribuzione uniforme del carico a velocità di rotazione variabili.

Efficienza di tenuta e lubrificazione

Dotata di un ingrassatore standard e di un sistema di tenuta a labbro multiplo, l'unità impedisce l'ingresso di polvere e umidità mantenendo il lubrificante per intervalli di manutenzione prolungati.

Caratteristiche tecniche

Materiale dell'alloggiamento Ghisa/acciaio stampato

Tipo di inserto cuscinetto Serie UC (bloccaggio con vite di fermo)

Gamma di diametri dell'albero Da 12 mm a 50 mm

Corsa di regolazione Da 25 mm a 60 mm

Sistema di tenuta Guarnizione in feltro multilabbro

Raccordo di lubrificazione Ingrassatore standard M6 / M8

Scenari di applicazioni industriali comuni

Sistemi di tensionamento del trasportatore

Utilizzato all'estremità finale dei trasportatori a nastro per regolare l'allungamento del nastro e prevenire lo slittamento durante il trasporto del materiale.

Macchine agricole

Impiegato in mietitrici ed elevatori per cereali dove il posizionamento dell'albero deve essere calibrato per diversi tipi di raccolto.

Linee tessili e di confezionamento

Integrato in macchinari che richiedono il tracciamento preciso di cinghie e catene in ambienti di produzione ad alta velocità.

Ventilatori e soffianti industriali

Facilita l'allineamento dei gruppi motore con trasmissione a cinghia per ridurre al minimo le vibrazioni e la perdita di potenza.

Protocollo di installazione e manutenzione

Verifica dell'allineamento Assicurarsi che i binari di scorrimento siano paralleli e privi di detriti prima di montare l'alloggiamento dell'UCT per evitare che si inceppino durante la regolazione.

Calibrazione della coppia Le viti di fissaggio devono essere serrate ai valori di coppia specificati per evitare lo slittamento dell'albero senza causare la deformazione dell'anello interno.

Frequenza di lubrificazione A temperature operative standard (da -20°C a 100°C), il grasso deve essere rabboccato in base alle ore di funzionamento e ai livelli di polvere ambientale.

Condizioni di conservazione Le unità devono essere conservate in un ambiente asciutto e a temperatura controllata all'interno del loro imballaggio antiruggine originale per prevenire la corrosione atmosferica delle superfici dei cuscinetti.

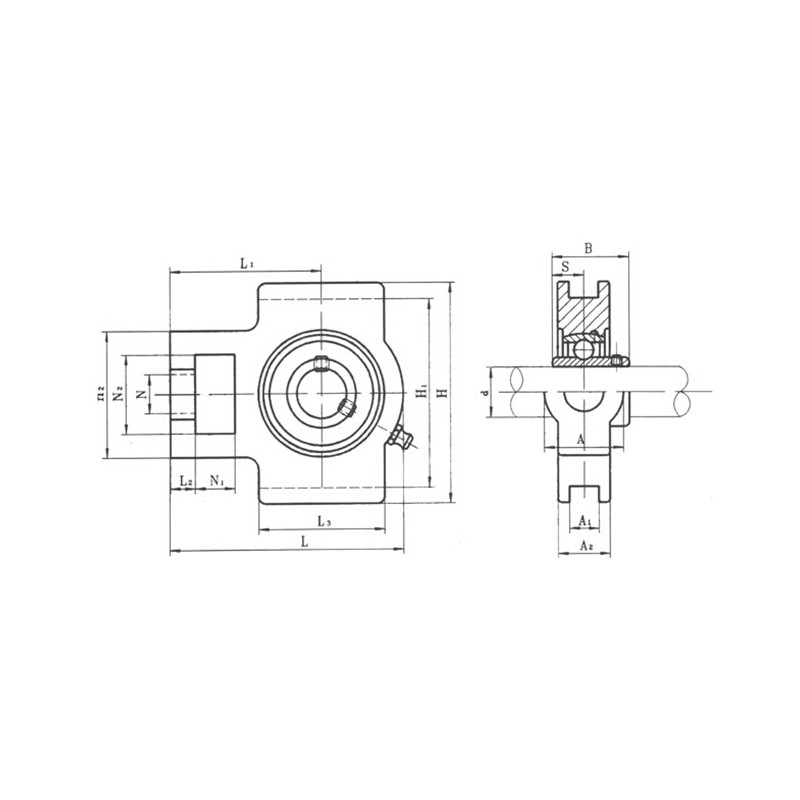

Modello	Dimensioni (mm)																Tipo di cuscinetto	Tipo di casa	Peso (con sedile)
Modello	d	N1	l2	H2	N2	N	L3	A1	H1	H	L	A2	A	L1	B	S	Tipo di cuscinetto	Tipo di casa	(Kg)
UCT204	20	16	10	51	32	19	51	12	76	89	94	21	32	61	31	12.7	UC204	T204	0.8
UCT205	25	16	10	51	32	19	51	12	76	89	97	24	32	62	34.1	14.3	UC205	T205	0.9
UCT206	30	16	10	56	37	22	57	12	89	102	113	28	37	70	38.1	15.9	UC206	T206	1.3
UCT207	35	16	13	64	37	22	64	12	89	102	129	30	37	78	42.9	17.5	UC207	T207	1.7
UCT208	40	19	16	83	49	29	83	16	102	114	144	33	49	88	49.2	19	UC208	T208	2.3
UCT209	45	19	16	83	49	29	83	16	102	117	144	35	49	87	49.2	19	UC209	T209	2.4
UCT210	50	19	16	83	49	29	86	16	102	117	149	37	49	90	51.6	19	UC210	T210	2.5
UCT211	55	25	19	102	64	35	95	22	130	146	171	38	64	106	55.6	22.2	UC211	T211	3.8
UCT212	60	32	19	102	64	35	102	22	130	146	194	42	64	119	65.1	25.4	UC212	T212	4.7
UCT213	65	32	21	111	70	41	121	26	151	167	224	44	70	137	65.1	25.4	UC213	T213	7
UCT214	70	32	21	111	70	41	121	26	151	167	224	46	70	137	74.6	30.2	UC214	T214	7.3
UCT215	75	32	21	111	70	41	121	26	151	167	232	48	70	140	77.8	33.3	UC215	T215	7.7
UCT216	80	32	21	111	70	41	121	26	165	184	235	51	70	140	82.6	33.3	UC216	T216	8.4
UCT217	85	38	29	124	73	48	157	30	173	198	260	54	73	162	85.7	34.1	UC217	T217	11
