GE ... FW-2RS Cuscinetto scorrevole sferico è un componente meccanico ad alte prestazioni ampiamente utilizzato in attrezzature industriali e macchinari pesanti. Il suo design combina una capacità di carico elevato con un eccellente autoallineamento per le applicazioni eccentriche su albero e disallineamento. Il cuscinetto adotta un design a doppia lip, che può effettivamente impedire allo sporco e all'umidità di entrare ed estendere la sua durata di servizio. I materiali interni sono generalmente leghe resistenti all'usura con una buona resistenza alla corrosione e resistenza all'usura, garantendo stabilità e affidabilità in ambienti di lavoro duri. GE ... i cuscinetti FW-2R sono facili da installare e mantenere e sono ampiamente utilizzati in aerospace, produzione automobilistica, macchinari ingegneristici e altri campi. Sono una scelta importante per ottenere un funzionamento meccanico efficiente e stabile.
GE ... FW-2RS è un cuscinetto sferico ad alte prestazioni Adatto a una varietà di applicazioni industriali, come estremità dell'asta idraulica, sistemi di trasmissione di macchinari pesanti, ecc. Il cuscinetto adotta uno strato di scorrimento cromo/PTFE duro, che ha una buona resistenza all'usura e caratteristiche di bassa attrito, ed è adatto a occasioni che richiedono un'elevata precisione e una lunga vita.
1. Eccellente capacità di autoallineamento
± 3 ° Angolo di autoallineamento: compensa automaticamente la deviazione di installazione dell'albero e del foro del sedile e riduce l'usura causata dall'errore di centraggio.
Ridurre i costi di manutenzione: adattarsi a condizioni di lavoro complesse e ridurre i tempi di inattività delle attrezzature.
2. Resistenza ad alto carico e colpa
Superficie di contatto scorrevole ottimizzata: un processo speciale per il trattamento termico migliora la durezza superficiale (durezza ≥58HRC) e la capacità di carico è superiore del 30% a quella dei cuscinetti ordinari.
Progettazione di assorbimento di impatto: adatto per occasioni con frequenti vibrazioni (come macchinari minerari, attrezzatura di frantumazione).
3. Lubrificazione a lungo termine e protezione della tenuta
Sigillo in gomma a doppia faccia (2R): livello di protezione IP54, impermeabile, adatto per ambienti polverosi o umidi.
Pre-riempito con grasso ad alte prestazioni: ridurre la perdita di attrito ed estendere il ciclo di lubrificazione a due volte quello dei cuscinetti ordinari.
4. Adattabilità a temperatura ampia
Intervallo di temperatura di lavoro: da -30 ° C a 150 ° C, soddisfacendo le esigenze del clima estremo o delle condizioni di alta temperatura.
D: Qual è la vita prevista del cuscinetto?
A: in condizioni standard (carico ≤ valore nominale, buona lubrificazione), la vita può raggiungere più di 10.000 ore.
D: La personalizzazione del grasso ad alta temperatura è supportata?
A: Sì, sono disponibili opzioni di grasso per gradi di grado alimentare di tipo ad alta temperatura (da -40 ° C) o.
D: Come determinare se il cuscinetto deve essere sostituito?
A: Se c'è rumore anormale, aumento di spazio o danni alla tenuta, si consiglia di controllare immediatamente.
Parametri del prodotto

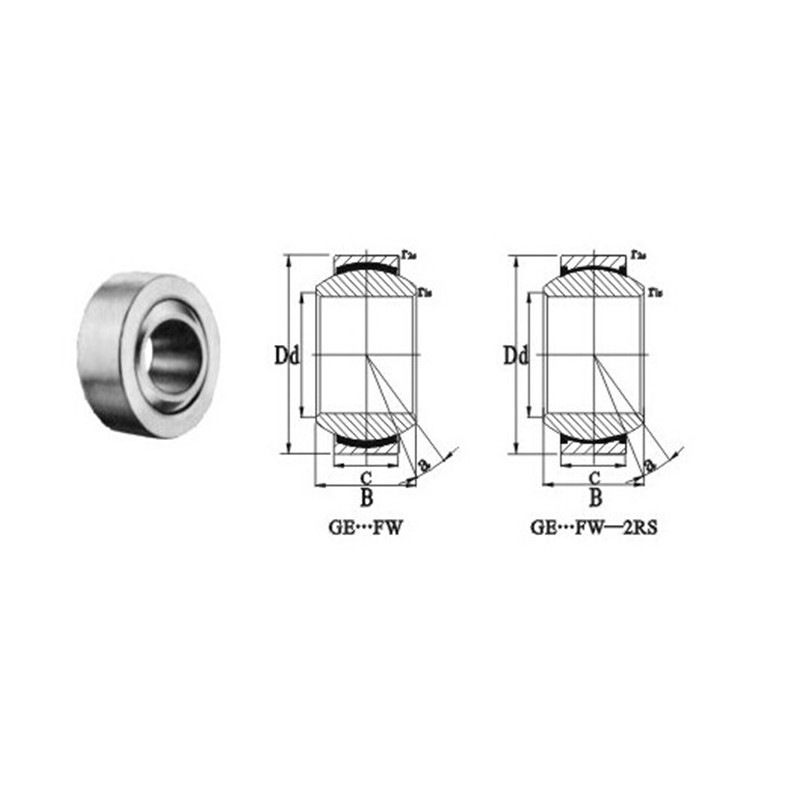

| Designazione | Dimensioni (mm) | Valutazioni Di carico | α · ≈ | Peso (kg) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| d | D | B | C | R1S min | R2S min | C | Co | |||
| GE4FW | 4 | 14 | 7 | 4 | 0.3 | 0.3 | 3.6 | 9.1 | 20 | 0.005 |
| GE5FW | 5 | 16 | 9 | 5 | 0.3 | 0.3 | 5.8 | 14 | 21 | 0.006 |
| Ge6fw | 6 | 16 | 9 | 5 | 0.3 | 0.3 | 5.8 | 14 | 21 | 0.008 |
| Ge8fw | 8 | 19 | 11 | 6 | 0.3 | 0.3 | 8.6 | 21 | 21 | 0.014 |
| GE10FW | 10 | 22 | 12 | 7 | 0.3 | 0.3 | 11 | 28 | 18 | 0.021 |
| GE12FW | 12 | 26 | 15 | 9 | 0.3 | 0.3 | 18 | 45 | 18 | 0.033 |
| GE15FW-2RS | 15 | 30 | 16 | 10 | 0.3 | 0.3 | 22.4 | 56 | 16 | 0.046 |
| GE17FW-2RS | 17 | 35 | 20 | 12 | 0.3 | 0.3 | 31.5 | 78 | 19 | 0.078 |
| GE20FW-2RS | 20 | 42 | 25 | 16 | 0.6 | 0.6 | 51 | 127 | 17 | 0.15 |
| GE25FW-2RS | 25 | 47 | 28 | 18 | 0.6 | 0.6 | 65.5 | 166 | 17 | 0.19 |
| GE30FW-2RS | 30 | 55 | 32 | 20 | 0.6 | 0.6 | 112 | 224 | 17 | 0.29 |
| GE35FW-2RS | 35 | 62 | 35 | 23 | 0.6 | 1 | 140 | 280 | 16 | 0.39 |
| GE40FW-2RS | 40 | 68 | 40 | 25 | 0.6 | 1 | 180 | 360 | 17 | 0.52 |
| GE45FW-2RS | 45 | 75 | 43 | 28 | 0.6 | 1 | 220 | 440 | 15 | 0.68 |
| GE50FW-2RS | 50 | 90 | 56 | 36 | 0.6 | 1 | 345 | 695 | 17 | 1.4 |
| GE60FW-2RS | 60 | 105 | 63 | 40 | 1 | 1 | 440 | 880 | 17 | 2 |
| GE70FW-2RS | 70 | 120 | 70 | 45 | 1 | 1 | 570 | 1140 | 16 | 2.9 |
| GE80FW-2RS | 80 | 130 | 75 | 50 | 1 | 1 | 695 | 1370 | 14 | 3.5 |
| GE90FW-2RS | 90 | 150 | 85 | 55 | 1 | 1 | 865 | 1730 | 15 | 5.4 |
| GE100FW-2RS | 100 | 160 | 85 | 55 | 1 | 1 | 930 | 1860 | 14 | 5.9 |
