GE...LO

Gli snodi sferici GE...LO sono cuscinetti ad alte prestazioni ampiamente utilizzati nei settori dell'ingegneria meccanica e dell'automazione. Il suo design consente ai cuscinetti di sopportare carichi di molteplici dimensioni e di adattarsi ad ambienti di lavoro complessi. Questa serie di cuscinetti è realizzata con materiali di alta qualità e ha un'eccellente resistenza all'usura e alla corrosione, che può prolungarne efficacemente la durata. Inoltre, i cuscinetti GE...LO hanno proprietà autolubrificanti, riducendo i costi di manutenzione e i tempi di fermo e migliorando l'efficienza operativa delle apparecchiature. Il suo esclusivo design a contatto sferico può sopportare grandi carichi radiali e assiali ed è adatto per il funzionamento in condizioni di vibrazioni e urti. È ampiamente utilizzato nel settore aerospaziale, nella produzione automobilistica, nelle apparecchiature metallurgiche e in altre apparecchiature industriali per fornire un supporto stabile e affidabile a vari macchinari.

Invia richiesta

SFERICO PIANO · AUTOMOBILISTICO · ESENTE DA MANUTENZIONE

GE...LO Cuscinetto sferico della trasmissione automatica

autolubrificante acciaio su PTFE tollerante al disallineamento

Gli snodi sferici della serie GE...LO sono progettati specificatamente per applicazioni di trasmissione automatica in cui il movimento oscillatorio, i carichi elevati e l'accesso limitato per la manutenzione sono fattori critici. Dotato di una superficie di scorrimento composita acciaio su PTFE, il cuscinetto garantisce un funzionamento esente da manutenzione con eccellente resistenza all'usura e bassi coefficienti di attrito. Il design sferico dell'anello interno compensa il disallineamento angolare tra albero e alloggiamento, riducendo le sollecitazioni sui componenti di trasmissione circostanti. Il cuscinetto è prelubrificato con un grasso speciale che rimane efficace in un ampio intervallo di temperature da -40°C a 150°C. La designazione LO indica che il cuscinetto è dotato di una scanalatura di lubrificazione e di fori nell'anello esterno, che consentono la rilubrificazione se necessario. Le applicazioni comuni includono perni del selettore del cambio, giunti di collegamento e punti di montaggio degli attuatori nelle moderne trasmissioni automatiche.

Superficie di scorrimento in composito PTFE

L'interfaccia acciaio-PTFE garantisce un funzionamento a basso attrito e senza manutenzione con eccellente resistenza all'usura sotto carichi oscillanti.

Compensazione del disallineamento

L'anello interno sferico compensa il disallineamento angolare fino a 6 gradi, riducendo lo stress sui componenti e sui collegamenti della trasmissione.

Capacità di rilubrificazione

La designazione LO include scanalatura di lubrificazione e fori nell'anello esterno per la rilubrificazione opzionale in applicazioni impegnative.

Ampio intervallo di temperature

Funziona da -40°C a 150°C, compatibile con fluido per trasmissione automatica (ATF) e condizioni di ciclo termico estremo.

Specifiche tecniche

Diametro del foro 10mm-50mm

Diametro esterno 20mm-75mm

Intervallo di larghezza 8mm-28mm

Superficie scorrevole Composito acciaio su PTFE

Angolo di disallineamento Fino a 6 gradi

Coefficiente di carico dinamico 12 kN - 80 kN

Indice di carico statico 25 kN - 160 kN

Intervallo di temperatura Da -40°C a 150°C

Funzionalità di lubrificazione LO (fori scanalati nell'anello esterno)

Materiale GCr15/SAE 52100 con rivestimento in PTFE

Scenari applicativi

Perni del selettore del cambio

Punti di articolazione per i collegamenti di selezione delle marce nei corpi valvola delle trasmissioni automatiche e nei meccanismi di cambio.

Punti di montaggio dell'attuatore

Punti di supporto per attuatori idraulici ed elettrici che controllano la frizione e l'innesto delle marce.

Giunti di collegamento

Punti di collegamento tra organi di trasmissione che richiedono movimenti angolari limitati.

Gruppi pompa e valvola

Supporto per perni di pompe idrauliche e componenti del treno di valvole nelle trasmissioni automatiche.

Richieste tecniche

Cosa significa la designazione LO nei cuscinetti GE...LO?

LO indica che il cuscinetto è dotato di scanalatura di lubrificazione e fori di lubrificazione nell'anello esterno. Ciò consente la rilubrificazione durante gli intervalli di manutenzione se l'applicazione richiede cicli di manutenzione prolungati o se il cuscinetto è esposto a livelli elevati di contaminazione.

Qual è la durata tipica dei cuscinetti GE...LO?

In condizioni operative normali con allineamento e carico corretti, i cuscinetti GE...LO garantiscono una durata operativa superiore a 500.000 cicli di oscillazione. La superficie di scorrimento composita in PTFE fornisce un'eccellente resistenza all'usura e mantiene un basso attrito per tutta la vita operativa del cuscinetto.

I cuscinetti GE...LO possono funzionare senza rilubrificazione?

Sì, la superficie di scorrimento composita in PTFE fornisce una lubrificazione intrinseca, rendendo il cuscinetto esente da manutenzione per la maggior parte delle applicazioni. La funzione LO è una funzionalità opzionale per condizioni operative severe, non un requisito per il servizio normale.

Qual è l'angolo massimo di disallineamento per i cuscinetti GE...LO?

I cuscinetti GE...LO possono sopportare disallineamenti angolari fino a 6 gradi tra l'albero e l'alloggiamento. Il superamento di questo limite può causare carichi sui bordi e ridurre le prestazioni e la durata operativa dei cuscinetti.

Durezza dell'albero

La durezza consigliata dell'albero è 58-62 HRC con rugosità superficiale Ra ≤ 0,4 µm per prestazioni ottimali del composito PTFE.

Tolleranza del foro dell'alloggiamento

La tolleranza consigliata per l'alloggiamento è H7 per le applicazioni standard. Assicurarsi che il foro sia privo di bave e spigoli vivi.

Compatibilità con la lubrificazione

Il composito PTFE è compatibile con la maggior parte dei fluidi per trasmissioni automatiche. Evitare solventi e prodotti chimici aggressivi che potrebbero danneggiare lo strato di PTFE.

Stoccaggio

Conservare nella confezione originale in un ambiente pulito e asciutto. Evitare l'esposizione a polvere e contaminanti che potrebbero incorporarsi nella superficie del PTFE.

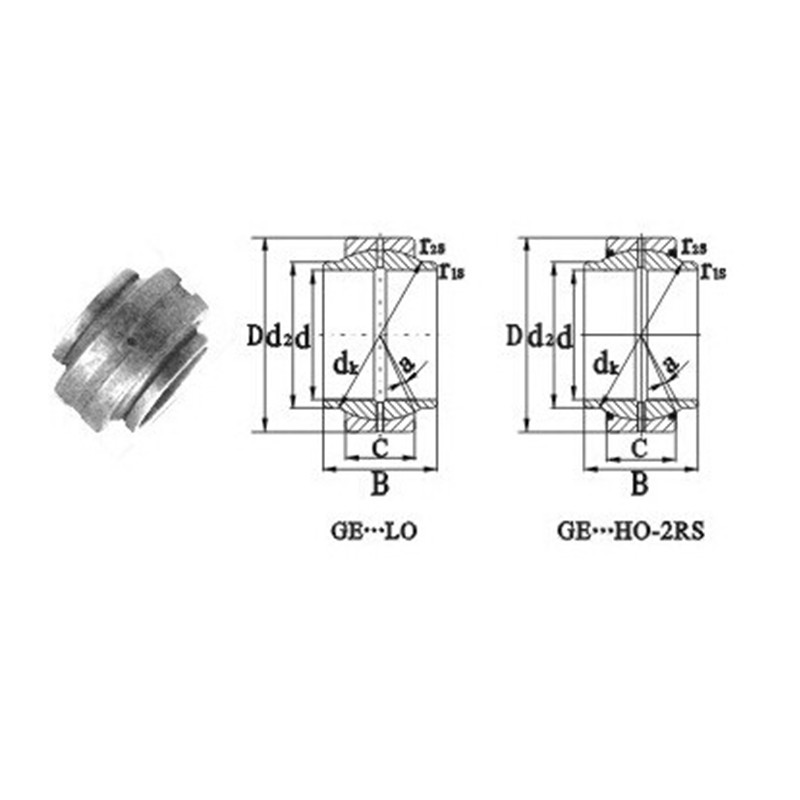

Designazione	Dimensioni (mm)	α· ≈	Indici di carico (KN)	Peso (kg)
d	d2 minuti	D	B	C	non so	r1s min	r2s min	C	CO
GE20LO	20	25	35	20	12	29	0.3	0.3	4	30	146	0.07
GE25LO	25	30	42	25	16	35.5	0.6	0.6	4	48	240	0.12
GE32LO	32	38	52	32	18	44	0.6	1	4	67	335	0.2
GB40LO	40	46	62	40	22	53	0.6	1	4	100	500	0.34
GE50LO	50	57	75	50	28	66	0.6	1	4	156	780	0.56
GE63LO	63	71.5	95	63	36	83	0.1	1	4	255	1270	1.2
GE70LO	70	79	105	70	40	92	1	1	4	315	1560	1.7
GE8OLO	80	91	120	80	45	105	1	1	4	400	2000	2.4
GE20HO-2RS	20	24	35	24	12	29	0.2	0.3	3	30	146	0.057
GE25HO-2RS	25	29	42	29	16	35.5	0.2	0.6	3	48	240	0.1
GE30HO-2RS	30	34.2	47	30	18	40.7	0.2	0.6	3	62	310	0.14
GE35HO-2RS	35	40	55	35	20	47	0.3	1	3	80	400	0.24
GE40HO-2RS	40	45	62	38	22	53	0.3	1	3	100	500	0.29
GE45HO-2RS	45	51.5	68	40	25	60	0.3	1	3	127	640	0.43
GE50HO-2RS	50	56.5	75	43	28	66	0.3	1	3	156	780	0.54
GE60HO-2RS	60	67.7	90	54	36	80	0.3	1	3	245	1220	1.1
GE70HO-2RS	70	78	105	65	40	92	0.3	1	3	315	1560	1.6
GE80HO-2RS	80	90	120	74	45	105	0.3	1	3	400	2000	2.4

Designazione

Dimensioni (mm)

α· ≈

Indici di carico (KN)

Peso (kg)

d2 minuti

non so

r1s min

r2s min

GE20LO

0.3

146

0.07

GE25LO

35.5

0.6

240

0.12

GE32LO

0.6

335

0.2

GB40LO

0.6

100

500

0.34

GE50LO

0.6

156

780

0.56

GE63LO

71.5

0.1

255

1270

1.2

GE70LO

105

315

1560

1.7

GE8OLO

120

105

400

2000

2.4

GE20HO-2RS

0.2

0.3

146

0.057

GE25HO-2RS

35.5

0.2

0.6

240

0.1

GE30HO-2RS

34.2

40.7

0.2

0.6

310

0.14

GE35HO-2RS

0.3

400

0.24

GE40HO-2RS

0.3

100

500

0.29

GE45HO-2RS

51.5

0.3

127

640

0.43

GE50HO-2RS

56.5

0.3

156

780

0.54

GE60HO-2RS

67.7

0.3

245

1220

1.1

GE70HO-2RS

105

0.3

315

1560

1.6

GE80HO-2RS

120

105

0.3

400

2000

2.4
