RULLO SFERICO · pESANTE · AUTOALLINEANTE

Serie 22300

Serie 22300 Spherical Roller Bearing

da 22308 a 22380 Scanalatura di lubrificazione W33 P0/P6/P5

Resistente ai carichi d'urto

2° Capacità di disallineamento

W33 Funzionalità di rilubrificazione

Capacità di autoallineamento

Compensa il disallineamento angolare tra l'albero e l'alloggiamento senza aumentare l'attrito interno o ridurre la durata del cuscinetto.

Gestione del carico radiale e assiale

Specificamente progettato per gestire carichi radiali pesanti gestendo contemporaneamente carichi di spinta in entrambe le direzioni.

Stabilità termica

I processi di trattamento termico garantiscono che il cuscinetto mantenga la stabilità dimensionale durante il funzionamento continuo a temperature elevate.

Resistenza agli urti

La robusta area di contatto tra rulli e piste distribuisce efficacemente i carichi d'urto, prevenendo l'affaticamento prematuro e la scheggiatura della superficie.

Caratteristiche del prodotto

Materiale Acciaio al cromo GCr15/SAE 52100

Gamma di serie da 22308 a 22380

Dimensioni di confine Standard metrici ISO 15

Tipo di gabbia Acciaio stampato (CC) / Ottone lavorato (CA) / Nylon rinforzato

Funzionalità di lubrificazione W33 (Anello esterno con scanalatura di lubrificazione e tre fori)

Classe di tolleranza P0 (Normale), P6, P5

Scenari applicativi primari

Estrazione mineraria ed estrattiva

Vaglio vibrante per carichi pesanti, frantoi a mascelle e sistemi di pulegge trasportatrici.

Macchine edili

Integrato in rulli compressori, gru e apparecchiature di betonaggio.

Industria della pasta di legno e della carta

Supporto per cilindri di asciugatura e rulli aspiranti che richiedono una rotazione ad alta precisione sotto calore.

Marino e offshore

Alberi di propulsione, argani e aste del timone esposti a flessione strutturale dinamica.

[S]

Stoccaggio e movimentazione

I cuscinetti della serie 22300 devono essere conservati nel loro imballaggio originale VCI (Vapor Corrosion Inhibitor) fino all'installazione. Conservare in posizione orizzontale in un ambiente pulito e asciutto dove le fluttuazioni di temperatura sono minime. Evitare lo stoccaggio verticale dei cuscinetti di grande diametro per evitare la deformazione ellittica degli anelli.

[io]

Note di installazione e lubrificazione

Forza di montaggio Non applicare mai forza di montaggio attraverso gli elementi volventi; utilizzare riscaldatori a induzione o dadi idraulici adeguati per installazioni con foro conico.

Selezione del lubrificante Utilizzare lubrificanti con additivi EP (pressione estrema) per applicazioni con carichi pesanti. Assicurarsi che il grasso o l'olio siano compatibili con la temperatura di esercizio e il fattore di velocità dN.

Verifica dello spazio libero Per i cuscinetti con foro conico, misurare la riduzione del gioco interno radiale (RIC) utilizzando uno spessimetro per garantire il corretto accoppiamento con interferenza.

Controllo della contaminazione Assicurarsi che tutte le guarnizioni e i coperchi dell'alloggiamento siano intatti per impedire l'ingresso di particelle abrasive, che sono la causa principale dell'usura abrasiva.

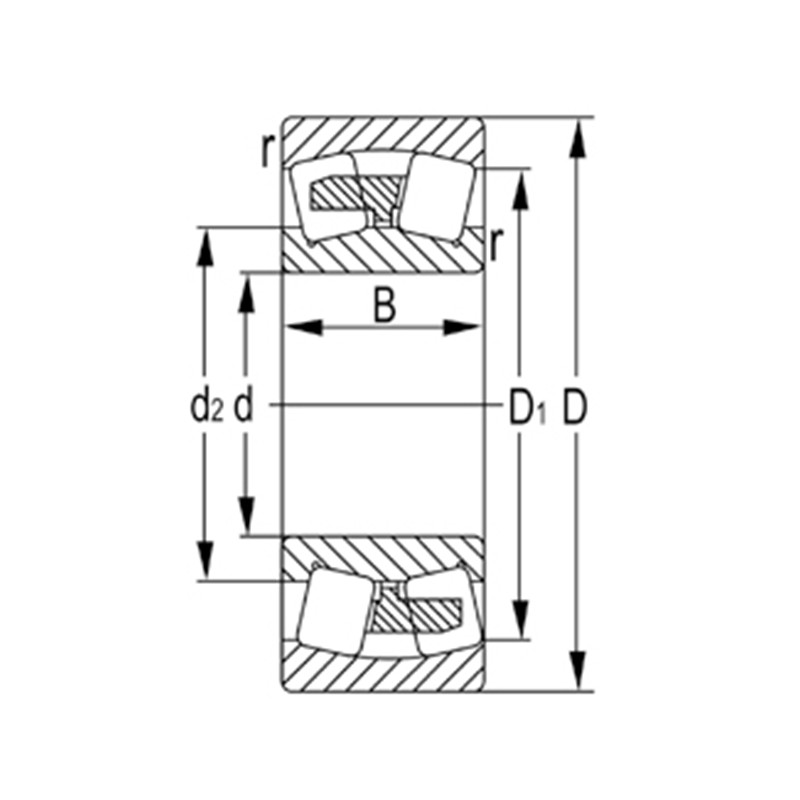

Designazione	Dimensioni principali (mm)				Valutazioni del carico di base (KN)		Velocità limitata (rpm)		Peso
Designazione	d	D	B	rs min	Dinamico(Cr)	Statico(Cor)	Grasso	Olio	(kg)
22308	40	90	33	1.5	121	128	3800	5900	0.974
22308K	40	90	33	1.5	121	128	3800	5900	0.951
22308KW33C3	40	90	33	1.5	121	128	3800	5900	0.951
22308W33C3	40	90	33	1.5	121	128	3800	5900	0.974
22309	45	100	36	1.5	148	167	3400	5300	1.33
22309K	45	100	36	1.5	148	167	3400	5300	1.3
22309KW33C3	45	100	36	1.5	148	167	3400	5300	1.3
22309W33C3	45	100	36	1.5	148	167	3400	5300	1.33
22310	50	110	40	2	186	212	3100	4800	1.79
22310K	50	110	40	2	186	212	3100	4800	1.75
22310KW33C3	50	110	40	2	186	212	3100	4800	1.75
22310W33C3	50	110	40	2	186	212	3100	4800	1.79
22311	55	120	43	2	204	234	2800	4400	2.3
22311K	55	120	43	2	204	234	2800	4400	2.25
22311KW33C3	55	120	43	2	204	234	2800	4400	2.25
22311W33C3	55	120	43	2	204	234	2800	4400	2.3
22312	60	130	46	2.1	238	273	2600	4000	2.9
22312K	60	130	46	2.1	238	273	2600	4000	2.83
22312KW33C3	60	130	46	2.1	238	273	2600	4000	2.83
22312W33C3	60	130	46	2.1	238	273	2600	4000	2.9
22313	65	140	48	2.1	265	320	2400	3700	3.45
22313K	65	140	48	2.1	265	320	2400	3700	3.37
22313KW33C3	65	140	48	2.1	265	320	2400	3700	3.37
22313W33C3	65	140	48	2.1	265	320	2400	3700	3.45
22314	70	150	51	2.1	325	380	2300	3500	4.22
22314K	70	150	51	2.1	325	380	2300	3500	4.12
22314KW33C3	70	150	51	2.1	325	380	2300	3500	4.12
22314W33C3	70	150	51	2.1	325	380	2300	3500	4.22
22315	75	160	55	2.1	330	410	2100	3200	5.25
22315K	75	160	55	2.1	330	410	2100	3200	5.13
22315KW33C3	75	160	55	2.1	330	410	2100	3200	5.13
22315W33C3	75	160	55	2.1	330	410	2100	3200	5.25
22316	80	170	58	2.1	385	470	2000	3000	6.05
22316K	80	170	58	2.1	385	470	2000	3000	5.91
22316KW33C3	80	170	58	2.1	385	470	2000	3000	5.91
22316W33C3	80	170	58	2.1	385	470	2000	3000	6.05
22317	85	180	60	3	415	510	1900	2900	7.1
22317K	85	180	60	3	415	510	1900	2900	6.94
22317KW33C3	85	180	60	3	415	510	1900	2900	6.94
22317W33C3	85	180	60	3	415	510	1900	2900	7.1
22318	90	190	64	3	480	590	1800	2700	8.35
22318K	90	190	64	3	480	590	1800	2700	8.16
22318KW33C3	90	190	64	3	480	590	1800	2700	8.16
22318W33C3	90	190	64	3	480	590	1800	2700	8.35
22319	95	200	67	3	500	615	1600	2500	9.76
22319K	95	200	67	3	500	615	1600	2500	9.54
22319KW33C3	95	200	67	3	500	615	1600	2500	9.54
22319W33C3	95	200	67	3	500	615	1600	2500	9.76
22320	100	215	73	3	605	755	1600	2400	12.4
22320K	100	215	73	3	605	755	1600	2400	12.1
22320KW33C3	100	215	73	3	605	755	1600	2400	12.1
22320W33C3	100	215	73	3	605	755	1600	2400	12.4
22322	110	240	80	3	745	930	1400	2200	17.1
22322K	110	240	80	3	745	930	1400	2200	16.7
22322KW33C3	110	240	80	3	745	930	1400	2200	16.7
22322W33C3	110	240	80	3	745	930	1400	2200	17.1
22324	120	260	86	3	880	1120	1300	2000	21.5
22324K	120	260	86	3	880	1120	1300	2000	21
22324KW33C3	120	260	86	3	880	1120	1300	2000	21
22324W33C3	120	260	86	3	880	1120	1300	2000	21.5
22326	130	280	93	4	1000	1290	1200	1800	26.8
22326K	130	280	93	4	1000	1290	1200	1800	26.2
22326KW33C3	130	280	93	4	1000	1290	1200	1800	26.2
22326W33C3	130	280	93	4	1000	1290	1200	1800	26.8
22328	140	300	102	4	1130	1460	1100	1700	33.8
22328K	140	300	102	4	1130	1460	1100	1700	33
22328KW33C3	140	300	102	4	1130	1460	1100	1700	33
22328W33C3	140	300	102	4	1130	1460	1100	1700	33.8
22330	150	320	108	4	1270	1750	1000	1600	42.7
22330K	150	320	108	4	1270	1750	1000	1600	41.8
22330KW33C3	150	320	108	4	1270	1750	1000	1600	41.8
22330W33C3	150	320	108	4	1270	1750	1000	1600	42.7
22332	160	340	114	4	1410	1990	940	1500	50.8
22332K	160	340	114	4	1410	1990	940	1500	49.7
22332KW33C3	160	340	114	4	1410	1990	940	1500	49.7
22332W33C3	160	340	114	4	1410	1990	940	1500	50.8
22334	170	360	120	4	1540	2180	880	1400	59.8
22334K	170	360	120	4	1540	2180	880	1400	58.5
22334KW33C3	170	360	120	4	1540	2180	880	1400	58.5
22334W33C3	170	360	120	4	1540	2180	880	1400	59.8
22336	180	380	126	4	1740	2560	830	1300	70
22336K	180	380	126	4	1740	2560	830	1300	68.5
22336KW33C3	180	380	126	4	1740	2560	830	1300	68.5
22336W33C3	180	380	126	4	1740	2560	830	1300	70
22338	190	400	132	5	1870	2790	780	1200	81
22338K	190	400	132	5	1870	2790	780	1200	79.3
22338KW33C3	190	400	132	5	1870	2790	780	1200	79.3
22338W33C3	190	400	132	5	1870	2790	780	1200	81
22340	200	420	138	5	2040	3050	740	1100	93.2
22340K	200	420	138	5	2040	3050	740	1100	91.2
22340KW33C3	200	420	138	5	2040	3050	740	1100	91.2
22340W33C3	200	420	138	5	2040	3050	740	1100	93.2
22344	220	460	145	5	2350	3500	660	1000	117
22344K	220	460	145	5	2350	3500	660	1000	115
22344KW33C3	220	460	145	5	2350	3500	660	1000	115
22344W33C3	220	460	145	5	2350	3500	660	1000	117
22348	240	500	155	5	2720	4100	600	930	148
22348K	240	500	155	5	2720	4100	600	930	145
22348KW33C3	240	500	155	5	2720	4100	600	930	145
22348W33C3	240	500	155	5	2720	4100	600	930	148
22352	260	540	165	6	3100	4750	550	850	183
22352K	260	540	165	6	3100	4750	550	850	179
22352KW33C3	260	540	165	6	3100	4750	550	850	179
22352W33C3	260	540	165	6	3100	4750	550	850	183
22356	280	580	175	6	3500	5350	500	780	224
22356K	280	580	175	6	3500	5350	500	780	220
22356KW33C3	280	580	175	6	3500	5350	500	780	220
22356W33C3	280	580	175	6	3500	5350	500	780	224
22360	300	620	185	7.5	3600	5400	470	720	270
22360K	300	620	185	7.5	3600	5400	470	720	265
22360KW33C3	300	620	185	7.5	3600	5400	470	720	265
22360W33C3	300	620	185	7.5	3600	5400	470	720	270
