Serie 23200

I cuscinetti orientabili a rulli della serie 23200 sono un tipo di cuscinetti adatti a condizioni di carico pesante e carico d'urto, con eccellenti prestazioni autoallineanti, che possono regolare automaticamente l'errore angolare generato dal cuscinetto a causa del disallineamento dell'albero o del disallineamento dell'alloggiamento. I rulli di questi cuscinetti sono di forma sferica e anche le piste degli anelli interno ed esterno sono sferiche, il che consente loro di distribuire efficacemente i carichi, ridurre l'attrito e l'usura e prolungare la durata. Le serie 23200 sono comunemente utilizzate in campi industriali, come macchinari minerari, attrezzature metallurgiche, trasportatori e macchinari pesanti, che possono mantenere un funzionamento stabile in ambienti difficili e adattarsi alle alte velocità e ai requisiti di lavoro a temperature estreme.

Invia richiesta

Cuscinetto orientabile a rulli serie 23200

Il cuscinetto orientabile a rulli della serie 23200 sopporta carichi radiali e carichi assiali bidirezionali grazie alla configurazione a rulli simmetrici a doppia fila. L'anello esterno incorpora una pista sferica che consente l'autoallineamento, compensando il disallineamento angolare tra albero e alloggiamento. Questa serie presenta una geometria dei rulli ottimizzata con una gabbia lavorata in ottone o acciaio che mantiene la spaziatura dei rulli in condizioni di carico variabili. Il cuscinetto funziona in un intervallo di temperature compreso tra -30°C e 150°C per i fermi in acciaio standard. Ogni unità include un profilo logaritmico su rulli e piste per ridurre le sollecitazioni sui bordi. Il gruppo con gioco interno CN è standard, con C3 e C4 disponibili su specifica. I coefficienti di carico seguono i metodi di calcolo ISO 281.

Vantaggi fondamentali

Compensazione del disallineamento fino a 2 gradi in condizioni statiche o 1,5 gradi in funzionamento dinamico
La disposizione a doppia fila di rulli distribuisce i carichi radiali su due linee di contatto
Parametri dimensionali intercambiabili secondo la norma ISO 15:2017
Acciaio per cuscinetti a tutta tempra con durezza superficiale di 58-62 HRC
Anello interno rimovibile per il montaggio su bussole adattatrici cilindriche o coniche

Caratteristiche del prodotto

Gamma di diametri del foro	da 40 mm a 200 mm
Gamma di diametri esterni	da 80 mm a 420 mm
Intervallo di larghezza	da 23 mm a 138 mm
Coefficiente di carico dinamico (C)	da 98 kN a 1680 kN
Coefficiente di carico statico (C0)	Da 127 kN a 2360 kN
Limite di velocità (grasso)	Da 2000 giri/min a 5000 giri/min
Velocità limite (olio)	Da 2600 giri/min a 6700 giri/min
Opzioni dei materiali della gabbia	Ottone, acciaio, poliammide
Classi di liquidazione interna	CN, C3, C4

Scenari applicativi

Vagli vibranti e trasmissioni eccentriche nella lavorazione degli inerti
Riduttori industriali con requisiti di deflessione dell'albero
Alberi principali delle turbine eoliche e meccanismi di imbardata/beccheggio
Rulli per la produzione della carta e cilindri per l'asciugatura
Trasportatori minerari con lunghe campate
Attrezzature per colata continua per acciaierie

Domande frequenti

Quale metodo di lubrificazione si applica alla serie 23200?

La lubrificazione a grasso con sapone al litio complesso di grado NLGI 2 o 3 è standard per velocità inferiori al 70% della velocità limite. La circolazione dell'olio o la lubrificazione a bagno d'olio si applicano quando le temperature di esercizio superano i 100°C o le velocità si avvicinano al valore limite.

Come selezionare il gioco interno corretto?

Il gioco CN è adatto alle normali temperature di esercizio comprese tra 20°C e 80°C con alberi in acciaio. Il gioco C3 si applica quando il differenziale di temperatura tra l'anello interno e l'alloggiamento supera i 15°C o quando l'accoppiamento con interferenza supera lo 0,05% del diametro dell'albero.

Cosa indica la necessità di sostituire i cuscinetti?

Aumento dell'ampiezza delle vibrazioni operative che supera le soglie ISO 10816-3, aumento della temperatura dell'alloggiamento dei cuscinetti superiore a 95°C sotto carico costante o stridore metallico udibile durante la rotazione.

Precauzioni per l'installazione

Metodo di montaggio

Utilizzare il riscaldatore a induzione per espandere uniformemente l'anello interno. Temperatura massima di riscaldamento limitata a 110°C per l'acciaio per cuscinetti standard. Non superare i 120°C per evitare effetti del rinvenimento sulla durezza.

Raccomandazione per l'adattamento dell'albero

Per le applicazioni con albero rotante, utilizzare l'accoppiamento con interferenza con tolleranza f6 o m6. Per le applicazioni con albero fisso, utilizzare l'adattamento di transizione h6 o h7. Tolleranza del foro dell'alloggiamento consigliata come H7 per alloggiamenti in due metà o P6 per alloggiamenti pieni.

Intervallo di lubrificazione

Reingrassare ogni 1000 ore di funzionamento o un periodo di tre mesi in condizioni normali. Per temperature ambiente superiori a 70°C, ridurre l'intervallo di lubrificazione a 500 ore.

Condizioni di conservazione

Conservare nella confezione originale con inibitore di corrosione intatto. Umidità ambiente inferiore al 65% RH, intervallo di temperatura da 0°C a 40°C. Evitare di impilare più di tre pallet.

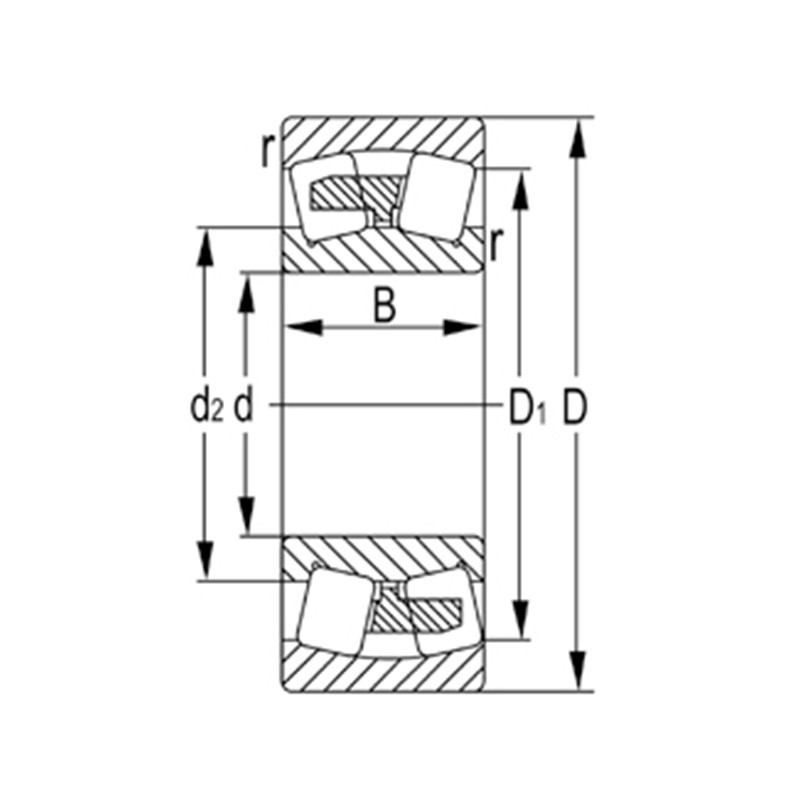

Designazione	Dimensioni principali (mm)				Valutazioni del carico di base (KN)		Velocità limitata (rpm)		Peso
Designazione	d	D	B	rs min	Dinamico(Cr)	Statico(Cor)	Grasso	Olio	(kg)
23218	90	160	52.4	2	315	455	1800	2800	4.45
23218K	90	160	52.4	2	315	455	1800	2800	4.32
23218KW33C3	90	160	52.4	2	315	455	1800	2800	4.32
23218W33C3	90	160	52.4	2	315	455	1800	2800	4.45
23220	100	180	60.3	2.1	405	580	1600	2500	6.47
23220K	100	180	60.3	2.1	405	580	1600	2500	6.28
23220KW33C3	100	180	60.3	2.1	405	580	1600	2500	6.28
23220W33C3	100	180	60.3	2.1	405	580	1600	2500	6.47
23222	110	200	69.8	2.1	515	760	1400	2200	9.71
23222K	110	200	69.8	2.1	515	760	1400	2200	9.43
23222KW33C3	110	200	69.8	2.1	515	760	1400	2200	9.43
23222W33C3	110	200	69.8	2.1	515	760	1400	2200	9.71
23224	120	215	76	2.1	585	880	1300	2000	12.1
23224K	120	215	76	2.1	585	880	1300	2000	11.7
23224KW33C3	120	215	76	2.1	585	880	1300	2000	11.7
23224W33C3	120	215	76	2.1	585	880	1300	2000	12.1
23226	130	230	80	3	685	1060	1200	1900	14.3
23226K	130	230	80	3	685	1060	1200	1900	13.9
23226KW33C3	130	230	80	3	685	1060	1200	1900	13.9
23226W33C3	130	230	80	3	685	1060	1200	1900	14.3
23228	140	250	88	3	805	1270	1100	1700	18.8
23228K	140	250	88	3	805	1270	1100	1700	18.2
23228KW33C3	140	250	88	3	805	1270	1100	1700	18.2
23228W33C3	140	250	88	3	805	1270	1100	1700	18.8
23230	150	270	96	3	935	1460	1000	1600	24.1
23230K	150	270	96	3	935	1460	1000	1600	23.4
23230KW33C3	150	270	96	3	935	1460	1000	1600	23.4
23230W33C3	150	270	96	3	935	1460	1000	1600	24.1
23232	160	290	104	3	1050	1660	960	1500	30
23232K	160	290	104	3	1050	1660	960	1500	29.1
23232KW33C3	160	290	104	3	1050	1660	960	1500	29.1
23232W33C3	160	290	104	3	1050	1660	960	1500	30
23234	170	310	110	4	1180	1960	910	1400	36.8
23234K	170	310	110	4	1180	1960	910	1400	35.7
23234KW33C3	170	310	110	4	1180	1960	910	1400	35.7
23234W33C3	170	310	110	4	1180	1960	910	1400	36.8
23236	180	320	112	4	1230	2000	850	1300	39
23236K	180	320	112	4	1230	2000	850	1300	37.8
23236KW33C3	180	320	112	4	1230	2000	850	1300	37.8
23236W33C3	180	320	112	4	1230	2000	850	1300	39
23238	190	340	120	4	1400	2330	790	1200	47.6
23238K	190	340	120	4	1400	2330	790	1200	46.2
23238KW33C3	190	340	120	4	1400	2330	790	1200	46.2
23238W33C3	190	340	120	4	1400	2330	790	1200	47.6
23240	200	360	128	4	1610	2640	750	1200	57.2
23240K	200	360	128	4	1610	2640	750	1200	55.5
23240KW33C3	200	360	128	4	1610	2640	750	1200	55.5
23240W33C3	200	360	128	4	1610	2640	750	1200	57.2
23244	220	400	144	4	2010	3350	670	1000	80
23244K	220	400	144	4	2010	3350	670	1000	77.6
23244KW33C3	220	400	144	4	2010	3350	670	1000	77.6
23244W33C3	220	400	144	4	2010	3350	670	1000	80
23248	240	440	160	4	2430	4100	610	940	108
23248K	240	440	160	4	2430	4100	610	940	105
23248KW33C3	240	440	160	4	2430	4100	610	940	105
23248W33C3	240	440	160	4	2430	4100	610	940	108
23252	260	480	174	5	2760	4700	560	860	141
23252K	260	480	174	5	2760	4700	560	860	137
23252KW33C3	260	480	174	5	2760	4700	560	860	137
23252W33C3	260	480	174	5	2760	4700	560	860	141
23256	280	500	176	5	2930	5150	510	790	150
23256K	280	500	176	5	2930	5150	510	790	145
23256KW33C3	280	500	176	5	2930	5150	510	790	145
23256W33C3	280	500	176	5	2930	5150	510	790	150
23260	300	540	192	5	3450	6000	470	730	193
23260K	300	540	192	5	3450	6000	470	730	187
23260KW33C3	300	540	192	5	3450	6000	470	730	187
23260W33C3	300	540	192	5	3450	6000	470	730	193
