Serie 31300

Il Cuscinetto a rulli conici serie 31300 è un cuscinetto scomponibile ad alta precisione progettato per gestire carichi radiali e assiali simultanei. Questa serie presenta un angolo di contatto più ripido rispetto ai cuscinetti conici standard, appositamente progettati per fornire una maggiore capacità di carico assiale. Il gruppo è costituito da quattro componenti interdipendenti: l'anello interno (cono), l'anello esterno (coppa), i rulli conici e una gabbia a finestra. La geometria interna è matematicamente ottimizzata in modo che le superfici coniche dei rulli e delle piste si incontrino in un apice comune sull'asse del cuscinetto, garantendo un vero movimento di rotolamento e un basso attrito durante il funzionamento ad alta velocità.

Invia richiesta

SERIE 31300 · RULLO CONICO · ANGOLO RIDOTTO

Elevata capacità di spinta

Cuscinetti a rulli conici serie 31300

spinta assiale migliorata tazza/cono separabile profilo logaritmico del rullo

Capacità di spinta assiale migliorata

La maggiore pendenza dell'angolo della serie 31300 consente al cuscinetto di supportare carichi di spinta significativi in una direzione mantenendo la stabilità radiale.

Progettazione di componenti separabili

I gruppi coppa e cono sono indipendenti, facilitando protocolli semplificati di montaggio, smontaggio e ispezione di manutenzione negli alloggi industriali.

Precisione della distribuzione del carico

Il profilo logaritmico dei rulli riduce le sollecitazioni sui bordi nei punti di contatto rullo/pista, prolungando la durata in condizioni di esercizio gravose.

Basso attrito operativo

Le piste rettificate di precisione e le finiture superficiali ottimizzate riducono al minimo la generazione di calore e il degrado del lubrificante durante la rotazione continua.

Parametri tecnici

Gamma di diametri del foro 30mm-150mm

Gamma di diametri esterni 65mm-225mm

Intervallo di larghezza 18mm-45mm

Angolo di contatto Design ad angolo ripido

Coefficiente di carico dinamico 42 kN - 280 kN

Classe di precisione P0/P6/P5

Materialee e gabbia

Material GCr15/SAE 52100

Tipo di gabbia Acciaio stampato/ottone lavorato

Stabilizzazione del calore Fino a 150°C continui

Liquidazione interna C0/C3/C4

Profilo logaritmico Estremità dei rulli ottimizzate

Campi di applicazione primari

d.C

Trasmissioni automobilistiche

Integrato in gruppi differenziali, alberi pignone e sistemi di trasmissione che richiedono un supporto assiale rigido.

Macchinari pesanti

Utilizzato in macchine edili, macchine agricole e trasportatori minerari per la gestione delle sollecitazioni di carico combinate.

Riduttori industriali

Applicato nei riduttori dove sono presenti coppie e spinte assiali elevate durante la trasmissione di potenza.

Mandrini di macchine utensili

Fornire precisione di rotazione e rigidità nelle apparecchiature di lavorazione industriale.

Protocolli di installazione e manutenzione

Regolazione del gioco Durante l'installazione, il gioco assiale o il precarico devono essere impostati correttamente. Una regolazione errata può causare affaticamento prematuro o temperature di esercizio eccessive.

Compatibilità con la lubrificazione Assicurarsi che il lubrificante (grasso o olio) sia compatibile con la temperatura e la velocità di esercizio. I lubrificanti a base minerale o sintetica devono raggiungere tutte le superfici di contatto prima dell'avvio.

Condizioni di conservazione I cuscinetti devono essere conservati in un ambiente asciutto e privo di vibrazioni nella loro confezione originale a prova di umidità. La temperatura ambiente dovrebbe rimanere stabile per prevenire la formazione di condensa e la successiva ossidazione.

Prevenzione della contaminazione Mantenere un ambiente di assemblaggio pulito. Le particelle solide che entrano nelle piste possono causare rientranze, con conseguente scheggiatura della superficie e cedimento dei cuscinetti.

Manipolazione e indicatori di sicurezza

Evitare l'impatto diretto sugli anelli del cuscinetto durante l'installazione; utilizzare riscaldatori a induzione specializzati o strumenti di pressatura per il montaggio. Monitorare regolarmente i segnali di vibrazione e la produzione termica durante il periodo di rodaggio iniziale per verificare l'integrità della sede e l'allineamento. Gli oli protettivi anticorrosivi applicati in fabbrica non devono essere rimossi a meno che il sistema di lubrificazione specifico non richieda un olio base specializzato.

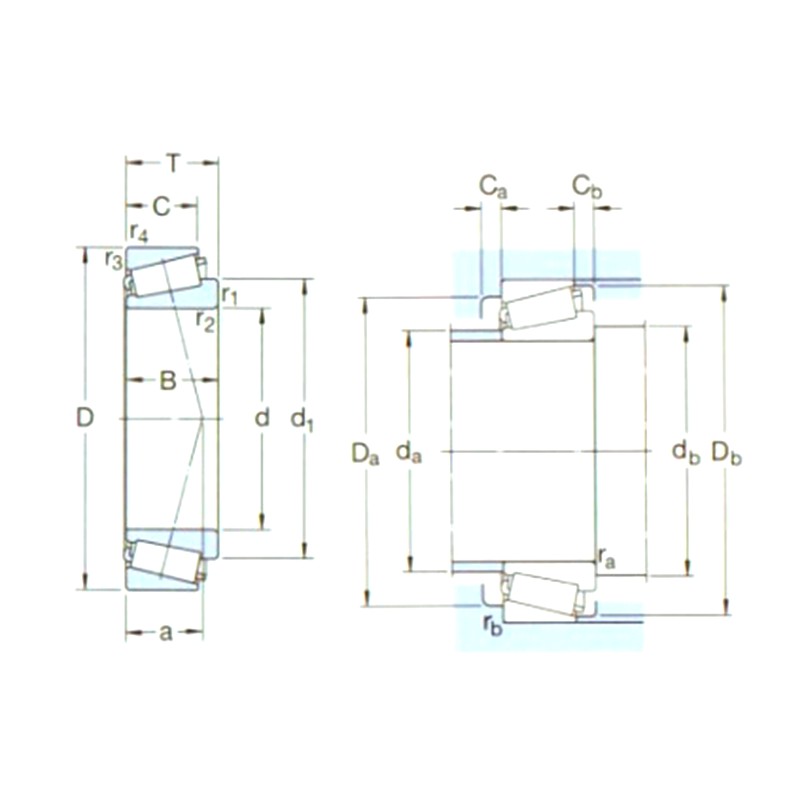

Designunzione	Dimensioni principali (mm)			Valori di carico di base (KN)		Pu	Indici di velocità (rpm)		Peso(Kg)	ISO335	Dimensioni （mm）							Dimensioni del moncone e del raccordo （mm）									Valore
Designunzione	d1	D	B	dic(Cr)	stc(Cor)	Pu	Indici di velocità	Limitare la velocità	Peso(Kg)	Dimensioni (ABMA)	d	d1～	B	C	r1,2(min)	r3,4(min)	a	da(massimo)	db(min)	Da(min)	Da(massimo)	DB(min)	Ca(minuto)	Cb(min)	ra(massimo)	RB(massimo)	e	Y	Ehi
31305J2	25	62	18,25	38	40	4,4	7500	11000	0,26	7FB	25	45,8	17	13	1,5	1,5	20	34	32	47	55	59	3	5	1,5	1,5	0,83	0,72	0,4
31306J2/Q	30	72	20,75	55	50	5,7	7500	9500	0,39	7FB	30	52,7	19	14	1,5	1,5	22	40	37	55	65	68	3	6,5	1,5	1,5	0,83	0,72	0,4
31307J2/Q	35	80	22,75	71	67	7,8	6300	8500	0,52	7FB	35	59,6	21	15	2	1,5	25	45	44	62	71	76	3	7,5	2	1,5	0,83	0,72	0,4
31308J2/QCL7C	40	90	25,25	85	81,5	9,5	5600	7500	0,72	7FB	40	67,1	23	17	2	1,5	28	51	49	71	81	86	3	8	2	1,5	0,83	0,72	0,4
31309J2/QCL7C	45	100	27,25	106	102	12,5	5000	6700	0,95	7FB	45	74,7	25	18	2	1,5	31	57	53	79	91	95	4	9	2	1,5	0,83	0,72	0,4
31310J2/QCL7C	50	110	29,25	122	120	14,3	4500	6000	1,20	7FB	50	81,5	27	19	2,5	2	34	62	60	87	100	104	4	10	2	2	0,83	0,72	0,4
31311J2/QCL7C	55	120	31,5	140	137	16,6	4300	5600	1,55	7FB	55	88,4	29	21	2,5	2	37	68	65	94	112	113	4	10,5	2	2	0,83	0,72	0,4
31312J2/QCL7C	60	130	33,5	166	166	20,4	3800	5300	1,90	7FB	60	95,9	31	22	3	2,5	39	74	72	103	118	123	5	11,5	2,5	2	0,83	0,72	0,4
31313J2/QCL7C	65	140	36	190	193	23,6	3600	4800	2,35	7 GB	65	103	33	23	3	2,5	42	80	77	111	128	132	5	13	2,5	2	0,83	0,72	0,4
31314J2/QCL7C	70	150	38	216	220	27	3400	4500	2,95	7 GB	70	110	35	25	3	2,5	45	85	82	118	138	141	5	13	2,5	2	0,83	0,72	0,4
31315J2/QCL7C	75	160	40	240	245	29	3200	4300	3,50	7 GB	75	116	37	26	3	2,5	48	91	87	127	148	151	6	14	2,5	2	0,83	0,72	0,4
31316J1/QCL7C	80	170	42,5	260	265	32	3000	4000	4,05	7 GB	80	124	39	27	3	2,5	52	97	92	134	158	159	6	15,5	2,5	2	0,83	0,72	0,4
31317J2	85	180	44,5	242	285	33,5	2600	3800	4,60	7 GB	85	131	41	28	4	3	55	103	99	143	166	169	6	16,5	3	2,5	0,83	0,72	0,4
31318J2	90	190	46,5	264	315	36,5	2400	3400	5,90	7 GB	90	138	43	30	4	3	57	109	105	151	176	179	5	16,5	3	2,5	0,83	0,72	0,4
31319J2	95	200	49,5	292	355	39	2400	3400	6,95	7 GB	95	145	45	32	4	3	60	114	110	157	186	187	5	17,5	3	2,5	0,83	0,72	0,4
31320XJ2/CL7CVQ051	100	215	56,5	430	465	51	2400	3000	8,60	7 GB	100	158	51	35	4	3	65	121	115	168	201	202	7	21,5	3	2,5	0,83	0,72	0,4
31322XJ2	110	240	63	457	585	62	1900	2800	12,0	7 GB	110	176	57	38	4	3	72	135	125	188	226	224	7	25	3	2,5	0,83	0,72	0,4
31324XJ2	120	260	68	539	695	73,5	1700	2400	15,5	7 GB	120	190	62	42	4	3	78	145	135	203	245	244	9	26	3	2,5	0,83	0,72	0,4
31326XJ2	130	280	72	605	780	81,5	1600	2400	18,5	7 GB	130	204	66	44	5	4	84	157	150	218	263	261	8	28	4	3	0,83	0,72	0,4
31328XJ2	140	300	77	693	900	88	1500	2200	24,5	7 GB	140	219	70	47	5	4	90	169	160	235	283	280	9	30	4	3	0,83	0,72	0,4
31330XJ2	150	320	82	781	1020	100	1400	2000	29,5	7 GB	150	234	75	50	5	4	96	181	170	251	303	300	9	32	4	3	0,83	0,72	0,4
