Serie 33200 cuscinetti a rulli affusolati sono un tipo di cuscinetto comunemente usato in applicazioni pesanti e ad alta precisione. Questo tipo di cuscinetto è costituito da un anello interno, un anello esterno, rulli e una gabbia e ha un'eccellente capacità di carico e resistenza all'usura. Il suo design consente al cuscinetto di resistere ai carichi radiali e assiali durante il funzionamento ed è adatto per l'uso in automobili, macchinari ingegneristici, ferrovie e altri campi. I rulli affusolati della serie 33200 forniscono un'area di contatto più ampia, migliorando così la capacità di portamento del carico e la stabilità operativa. Questa serie di cuscinetti è generalmente realizzata in acciaio in lega di alta qualità e ha un'eccellente resistenza al calore e resistenza alla corrosione, garantendo la loro affidabilità in ambienti di lavoro duri. Inoltre, il design standardizzato dei cuscinetti della serie 33200 facilita la sostituzione e la manutenzione e riduce i costi di utilizzo.
IL Cuscinetto a rulli affusolato in serie 33200 è un cuscinetto a rotolamento ad alta prestazione e ad alta precisione adatto a una varietà di applicazioni industriali e meccaniche. Il suo design combina la capacità di carico radiale e assiale per resistere a carichi elevati e ottenere un funzionamento regolare. Questa serie di cuscinetti è ampiamente utilizzata nelle attrezzature automobilistiche, industriali, aerospaziali, energetiche e altri campi.
1. Capacità di carico super
Il design del contatto rullo e delle costole ottimizzato migliora l'uniformità della distribuzione del carico e aumenta la capacità di carico dinamico del 20% rispetto ai cuscinetti standard.
Adatto per ambienti di carico di shock e vibrazioni (come macchinari minerari, camion pesanti).
2. Vita di servizio estesa
Il processo speciale per il trattamento termico (tecnologia carbonitriding) migliora la durezza superficiale (HRC 60) e aumenta la durata della fatica del 30%.
Le opzioni di rivestimento a prova di ruggine (come fosfating o placcatura di zinco) sono adatte per ambienti umidi o corrosivi.
3. Funzionamento di precisione e basso consumo di energia
L'accuratezza del livello ISO P5 (P4 opzionale) riduce la perdita di attrito e aiuta le attrezzature a risparmiare energia fino al 15%.
Progettazione di precarico regolabile per soddisfare i requisiti di trasmissione ad alta precisione (come i mandrini della macchina utensile).
4. Adattabilità multifunzionale
Fornire dimensioni imperiali e metriche (come 33205, 33206, 33212, ecc.), Compatibili con marchi mainstream e modelli intercambiabili.
Supportare la personalizzazione (sigilli, grasso, materiali).
Aree di applicazione
Industria automobilistica: utilizzato per differenziali automobilistici, cambi, motori, ecc.
Macchinari industriali: come macchine utensili, nastri trasportatori, pompe, ventilatori, ecc.
Equipaggiamento energetico: come generatori, turbine, compressori, ecc.
Aerospace: utilizzato per componenti chiave come motori aeronautici e carrelli di atterraggio.
Elettrodomestici: come lavatrici, frigoriferi, condizionatori d'aria, ecc.
Parametri del prodotto

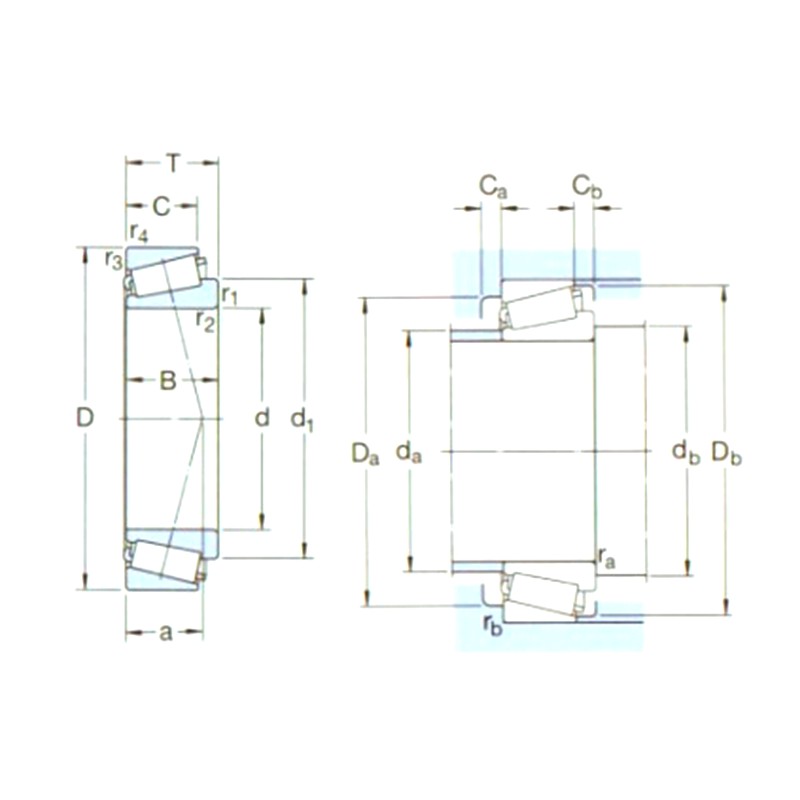

| DesignUNzione | Dimensioni principali （mm） | Valutazioni Di carico di base （kN） | Pu | Valutazioni di velocità （giri / min） | Peso (kg) | ISO335 | Dimensioni （mm） | Dimensioni di abutment e filetto （mm） | Valore | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D | B | DYC (CR) | STC (Cor) | Valutazioni della velocità | Velocità limitante | Dimensioni (ABMA) | d | D1 ～ | B | C | R1,2 (min) | R3,4 (min) | a | da (max) | DB (min) | Da (min) | Da (max) | DB (min) | Ca (min) | CB (min) | RA (max) | RB (max) | e | Y | Yo | |||
| 33205/q | 25 | 52 | 22 | 54 | 56 | 6 | 10000 | 13000 | 0,23 | 2DE | 25 | 38,6 | 22 | 18 | 1 | 1 | 14 | 30 | 31 | 43 | 46 | 49 | 4 | 4 | 1 | 1 | 0,35 | 1,7 | 0,9 |
| 33206/q | 30 | 62 | 25 | 75 | 76,5 | 8,5 | 8500 | 11000 | 0,37 | 2DE | 30 | 45,8 | 25 | 19,5 | 1 | 1 | 16 | 36 | 36 | 53 | 56 | 59 | 5 | 5,5 | 1 | 1 | 0,35 | 1,7 | 0,9 |
| 33208/QCL7C | 40 | 80 | 32 | 120 | 132 | 15 | 6300 | 8500 | 0,77 | 2DE | 40 | 59,7 | 32 | 25 | 1,5 | 1,5 | 21 | 47 | 47 | 67 | 73 | 76 | 5 | 7 | 1,5 | 1,5 | 0,35 | 1,7 | 0,9 |
| 33209/q | 45 | 85 | 32 | 108 | 143 | 16,3 | 5300 | 7500 | 0,82 | 3de | 45 | 65,2 | 32 | 25 | 1,5 | 1,5 | 22 | 52 | 52 | 72 | 78 | 81 | 5 | 7 | 1,5 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33210/q | 50 | 90 | 32 | 114 | 160 | 18,3 | 5000 | 7000 | 0,90 | 3de | 50 | 70,7 | 32 | 24,5 | 1,5 | 1,5 | 23 | 57 | 57 | 77 | 83 | 87 | 5 | 7,5 | 1,5 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33211/q | 55 | 100 | 35 | 138 | 190 | 21,6 | 4500 | 6300 | 1,20 | 3de | 55 | 77,6 | 35 | 27 | 2 | 1,5 | 25 | 63 | 64 | 85 | 93 | 96 | 6 | 8 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33212/q | 60 | 110 | 38 | 168 | 236 | 26,5 | 4000 | 6000 | 1,60 | 3ee | 60 | 85,3 | 38 | 29 | 2 | 1,5 | 27 | 69 | 68 | 93 | 103 | 105 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33213/q | 65 | 120 | 41 | 194 | 270 | 30,5 | 3800 | 5300 | 2,05 | 3ee | 65 | 92,1 | 41 | 32 | 2 | 1,5 | 29 | 75 | 74 | 102 | 113 | 115 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33213tn9/q | 65 | 120 | 41 | 194 | 270 | 30,5 | 3800 | 5300 | 2,05 | 3ee | 65 | 92,1 | 41 | 32 | 2 | 1,5 | 29 | 75 | 74 | 102 | 113 | 115 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33214/q | 70 | 125 | 41 | 201 | 285 | 32,5 | 3600 | 5000 | 2,10 | 3ee | 70 | 97,2 | 41 | 32 | 2 | 1,5 | 30 | 79 | 78 | 107 | 115 | 120 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33215/q | 75 | 130 | 41 | 209 | 300 | 34 | 3400 | 4800 | 2,25 | 3ee | 75 | 102 | 41 | 31 | 2 | 1,5 | 32 | 84 | 84 | 111 | 122 | 125 | 6 | 10 | 2 | 1,5 | 0,43 | 1,4 | 0,8 |
| 33216/q | 80 | 140 | 46 | 251 | 375 | 41,5 | 3200 | 4500 | 2,90 | 3ee | 80 | 110 | 46 | 35 | 2,5 | 2 | 35 | 89 | 90 | 119 | 130 | 135 | 7 | 11 | 2 | 2 | 0,43 | 1,4 | 0,8 |
| 33217/q | 85 | 150 | 49 | 286 | 430 | 48 | 3000 | 4300 | 3,70 | 3ee | 85 | 117 | 49 | 37 | 2,5 | 2 | 37 | 96 | 95 | 128 | 140 | 144 | 7 | 12 | 2 | 2 | 0,43 | 1,4 | 0,8 |
| 33219 | 95 | 170 | 58 | 374 | 560 | 62 | 2600 | 3800 | 5,50 | 3fe | 95 | 132 | 58 | 44 | 3 | 2,5 | 42 | 107 | 107 | 144 | 158 | 163 | 9 | 14 | 2,5 | 2 | 0,40 | 1,5 | 0,8 |
| 33220 | 100 | 180 | 63 | 429 | 655 | 71 | 2400 | 3600 | 6,95 | 3fe | 100 | 139 | 63 | 48 | 3 | 2,5 | 43 | 112 | 112 | 151 | 168 | 172 | 10 | 15 | 2,5 | 2 | 0,4 | 1,5 | 0,8 |
| 30332J2 | 160 | 340 | 75 | 913 | 1180 | 114 | 1500 | 2000 | 29,0 | 2 GB | 160 | 233 | 68 | 58 | 5 | 4 | 61 | 201 | 180 | 290 | 323 | 310 | 9 | 17 | 4 | 3 | 0,35 | 1,7 | 0,9 |
