I cuscinetti a rulli affusolati in serie con anelli esterni flangiati sono cuscinetti di rotolamento altamente efficienti progettati per resistere ai carichi assiali e radiali. Il suo anello esterno è dotato di una flangia, che può essere effettivamente fissata e posizionata, migliorando la stabilità del cuscinetto in carichi elevati e ambienti di lavoro duri. La struttura a rulli affusolata gli consente di resistere a grandi carichi radiali e carichi assiali. È adatto a macchinari pesanti, automobili, aviazione e altri campi. La progettazione dell'angolo di contatto di questo cuscinetto aumenta la capacità di carico e la durata di servizio riducendo al contempo l'attrito e la generazione di calore. Con una corretta lubrificazione e manutenzione, i cuscinetti a rulli affusolati con flangia sull'anello esterno possono fornire prestazioni operative fluide ed efficienza del lavoro affidabile e sono un componente chiave indispensabile nelle moderne apparecchiature meccaniche.
Parametri del prodotto
| DesignUNzione | Dimensioni principali （mm） | Valutazioni Di carico di base （kN） | Pu | Valutazioni di velocità （giri / min） | Peso (kg) | Dimensioni （mm） | Dimensioni di abutment e filetto （mm） | Valore | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

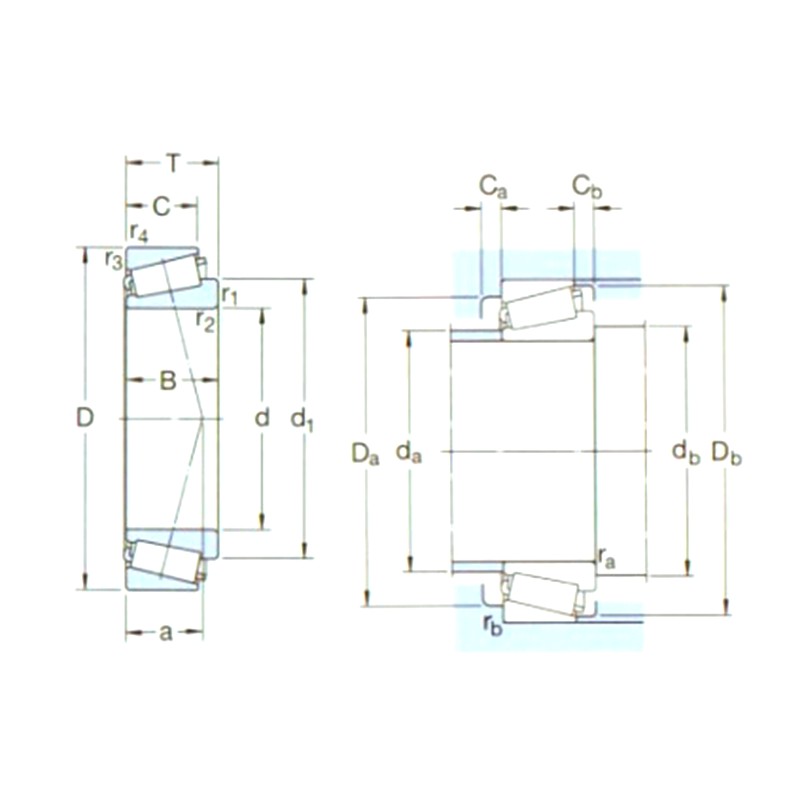

| D1 | D | B | DYC (CR) | STC (Cor) | Valutazioni della velocità | Velocità limitante | d | D1 ～ | D1 | B | C | C1 | R1,2 (min) | R3,4 (min) | a | da (max) | DB (min) | RA (max) | e | Y | Yo | |||
| 32008XR/QVA621 | 40 | 68 | 19 | 60 | 71 | 7,65 | 7500 | 9500 | 0,27 | 40 | 54,2 | 72 | 19 | 14,5 | 3,5 | 1 | 1 | 15 | 46 | 46 | 1 | 0,37 | 1,6 | 0,9 |
| 30208RJ2/Q. | 40 | 80 | 19,75 | 71 | 68 | 7,65 | 7000 | 8500 | 0,42 | 40 | 57,5 | 85 | 18 | 16 | 4 | 1,5 | 1,5 | 16 | 49 | 47 | 1 | 0,37 | 1,6 | 0,9 |
| 33209R/Q. | 45 | 85 | 32 | 108 | 143 | 16,3 | 5300 | 7500 | 0,85 | 45 | 65,2 | 90 | 32 | 25 | 5 | 1,5 | 1,5 | 22 | 52 | 52 | 1 | 0,4 | 1,5 | 0,8 |
| 32309brj2/qcl7c | 45 | 100 | 38,25 | 156 | 176 | 20 | 5000 | 6700 | 1,50 | 45 | 74,8 | 106 | 36 | 30 | 7 | 2 | 1,5 | 30 | 55 | 54 | 1,5 | 0,54 | 1,1 | 0,6 |
| 32311brj2/qcl7c | 55 | 120 | 45,5 | 216 | 260 | 30 | 4300 | 5600 | 2,50 | 55 | 90,5 | 127 | 43 | 35 | 8 | 2,5 | 2 | 36 | 67 | 65 | 2 | 0,54 | 1,1 | 0,6 |
| 33113r/q | 65 | 110 | 34 | 142 | 208 | 24 | 4300 | 5600 | 1,30 | 65 | 87,9 | 116 | 34 | 26,5 | 5,5 | 1,5 | 1,5 | 26 | 74 | 72 | 1 | 0,4 | 1,5 | 0,8 |
| 30313RJ2 | 65 | 140 | 36 | 194 | 228 | 27,5 | 3600 | 4800 | 2,40 | 65 | 98,3 | 147 | 33 | 28 | 6 | 3 | 2,5 | 28 | 84 | 77 | 2 | 0,35 | 1,7 | 0,9 |
| 30313RJ2 | 65 | 140 | 36 | 194 | 228 | 27,5 | 3600 | 4800 | 2,40 | 65 | 98,3 | 147 | 33 | 28 | 6 | 3 | 2,5 | 28 | 84 | 77 | 2 | 0,35 | 1,7 | 0,9 |
